工具準備
BIGEMAP GIS Office：http://www.bjxdny.cn/reader/download/
本實例使用AutoCAD2008軟件進行影像與矢量數據疊加配準。
影像獲取使用BIGEMAP GIS Office。
坐標系轉換
BIGEMAP GIS Office提供了投影變換工具，在軟件右側工具列表中(如圖 3所示）；點擊“投影變換”工具彈出影像投影變換對話框(如圖 4所示）。

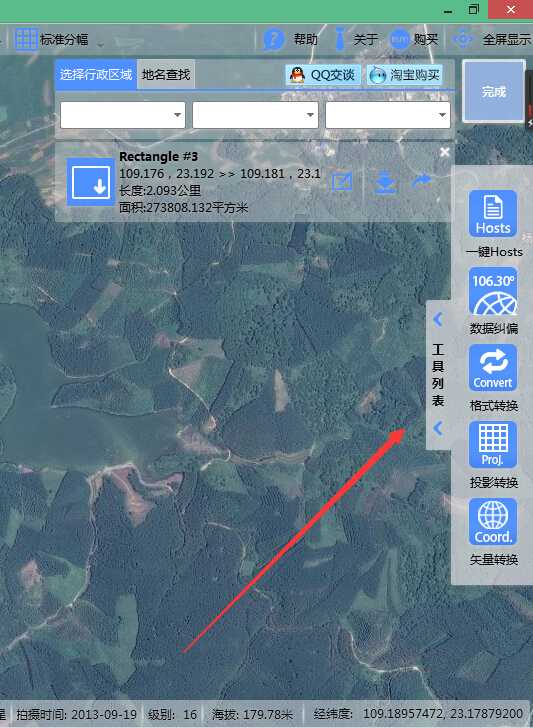

圖3 工具列表

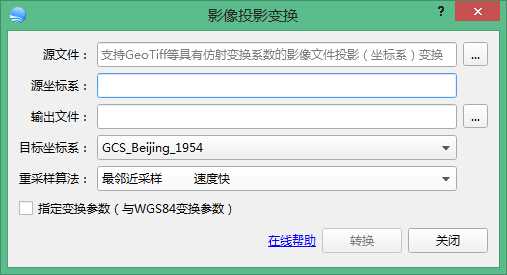

圖4 影像投影變換對話框
參數說明：
? 源文件：需要轉換的源影像圖片，支持含投影信息及放射變換參數的影像文件。
? 源坐標系：自動讀取源文件的坐標信息。此例中源坐標系為WGS84。
? 輸出文件：選擇輸出影像圖片的文件名，支持輸出GeoTiff、BMP、Erdas Imaging。
? 目標坐標系：要轉換到的目標坐標系[1]。此例中需轉換到北京54高斯投影3度帶117E子午線。
? 重采樣算法：重采樣算法影響圖像轉換質量，數量越好相對速度越慢，可根據需要選擇。
? 變換參數：目標坐標系與WGS84坐標系之間的轉換參數（ToWGS84），若無參數可不勾選“指定變換參數”。
投影變換參數
通常項目使用的測量坐標系與WGS84是不同橢球面之間轉換，如北京54、西安80、CGCS2000等。一般而言用七參數布爾莎模型比較嚴密，即 X 平移， Y 平移， Z 平移， X 旋轉（WX）， Y 旋轉（WY）， Z 旋轉（WZ），尺度變化（DM）。也可以使用三參數，即 X 平移， Y 平移， Z 平移，而將 X 旋轉， Y 旋轉， Z 旋轉，尺度變化面DM視為 0。
目標系選擇
選擇目標坐標系，西安80、北京54、CGCS2000均分為3度帶及6度帶兩種分度帶，且分為ZONE（帶號）及CM（子午線）兩種坐標系。選擇帶號與子午線的區別是轉換后的X坐標值分別有帶號（36XXXXXX.XX）和無帶號（XXXXXX.XX）。若矢量數據X坐標無帶號則選擇CM，有帶號則選擇ZONE。
圖 5 選擇目標坐標系對話框
根據經度確定高斯-克呂格投影分度帶，如圖 6所示為高斯投影分度帶分布圖。上半部分n為6度帶，下半部分n'為3度帶，L為分度帶的中央子午線。

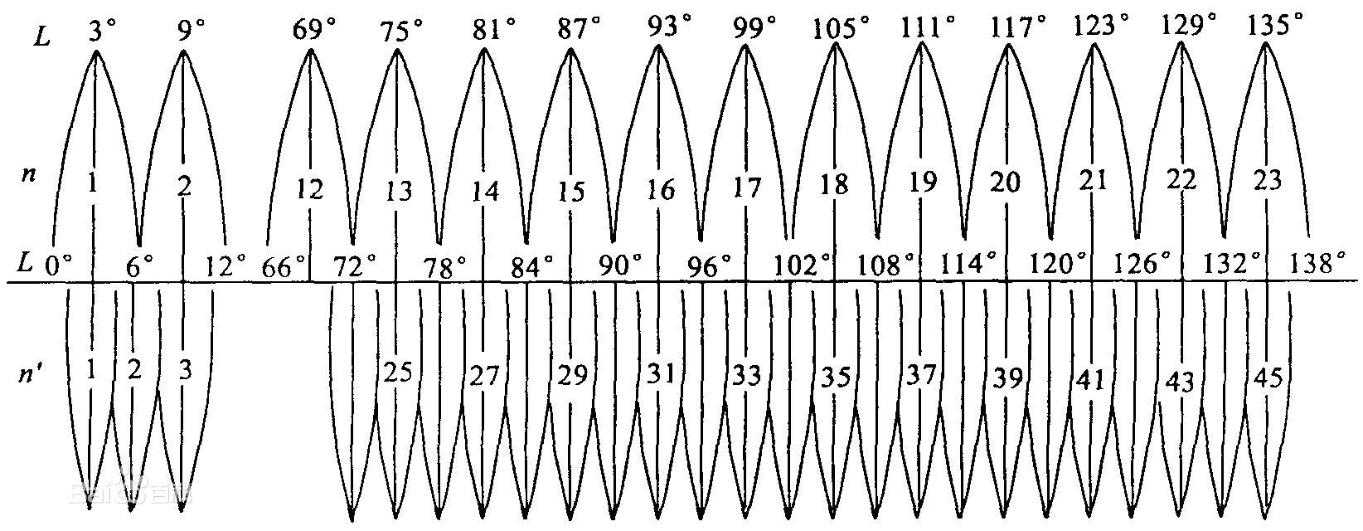

圖6 高斯投影分度帶
如圖 4所示設置好各項參數，點擊“確定”即可完成投影變換，并輸出轉換后的影像圖片。
影像疊加及配準步驟
在AutoCAD中“插入”→“光柵圖像參照”，選擇投影變換后的影像圖片，彈出插入光柵圖像參考對話框（如圖 8所示）。

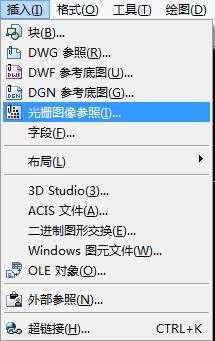

圖 7 AutoCAD插入光柵圖像參照
2. 打開投影變換對話框（如圖 4所示）輸出目錄中與影像文件同名的txt文件，其中記錄了圖像的基本信息。
3. 在插入光柵圖像參考對話框中輸入影像圖片的“左下角”坐標，縮放比例輸入圖像“實際寬度”，選擇角度保持為0。或者“插入點”、“縮放比例”勾選為在屏幕上指定，需手動配準。

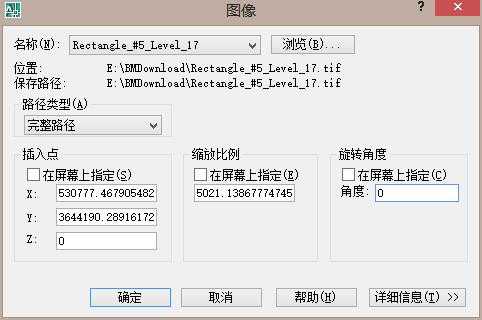

圖 8 插入光柵圖像參考對話框
若矢量數據為標準平面坐標，且若影像通過準確參數轉換到相應的坐標系，導入可準確與矢量數據匹配無需手動配準。否則進行手動配準影像，執行以下步驟。
4. 使用“工具”→“繪圖次序”→“后置”將影像圖片后置。
5. 使用“al”命令即對齊功能，在屏幕上指定一個以上參考點。

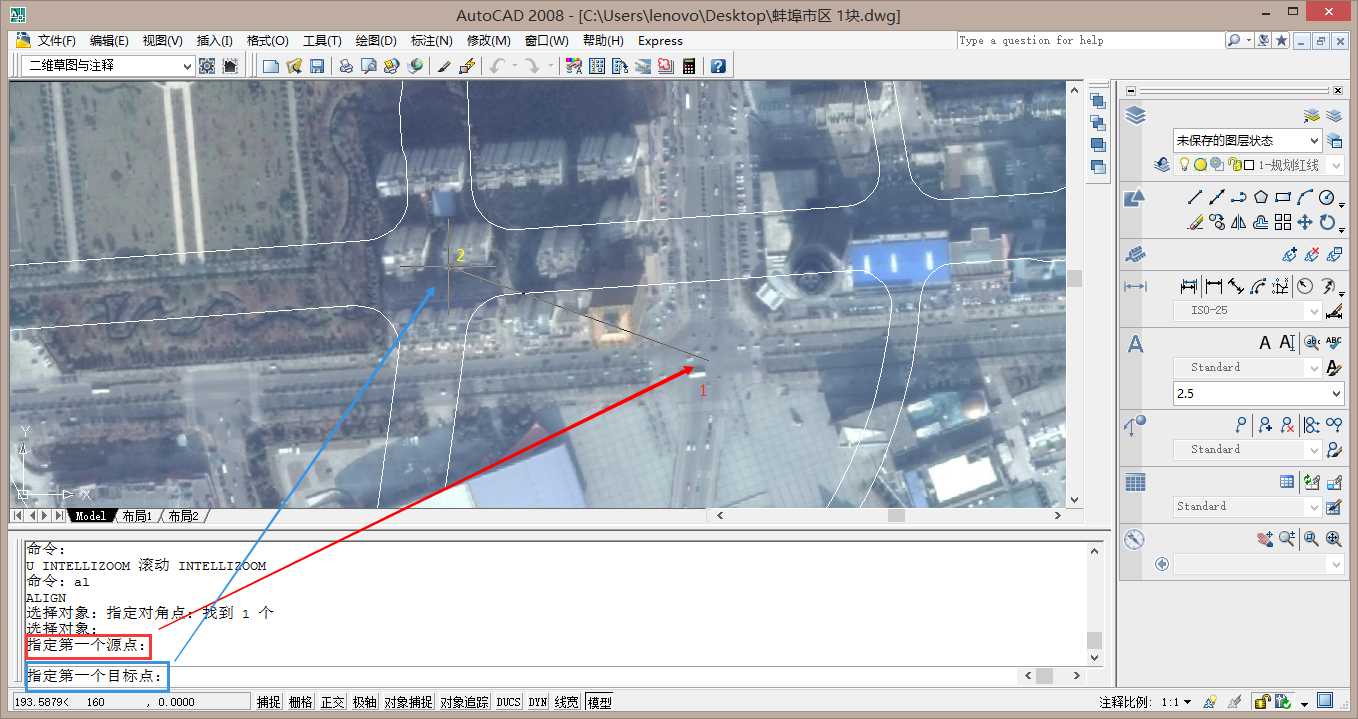

圖 9 屏幕上點擊參照點
按上面操作方式，添加一個以上參照點，添加3個參照點后會自動對齊。此例中添加了2個參數，在提示“指定第三個源點或

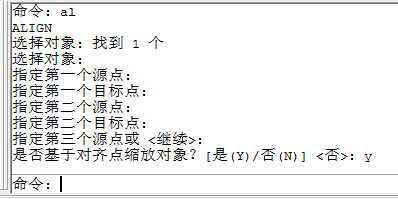

圖 10 對齊命令

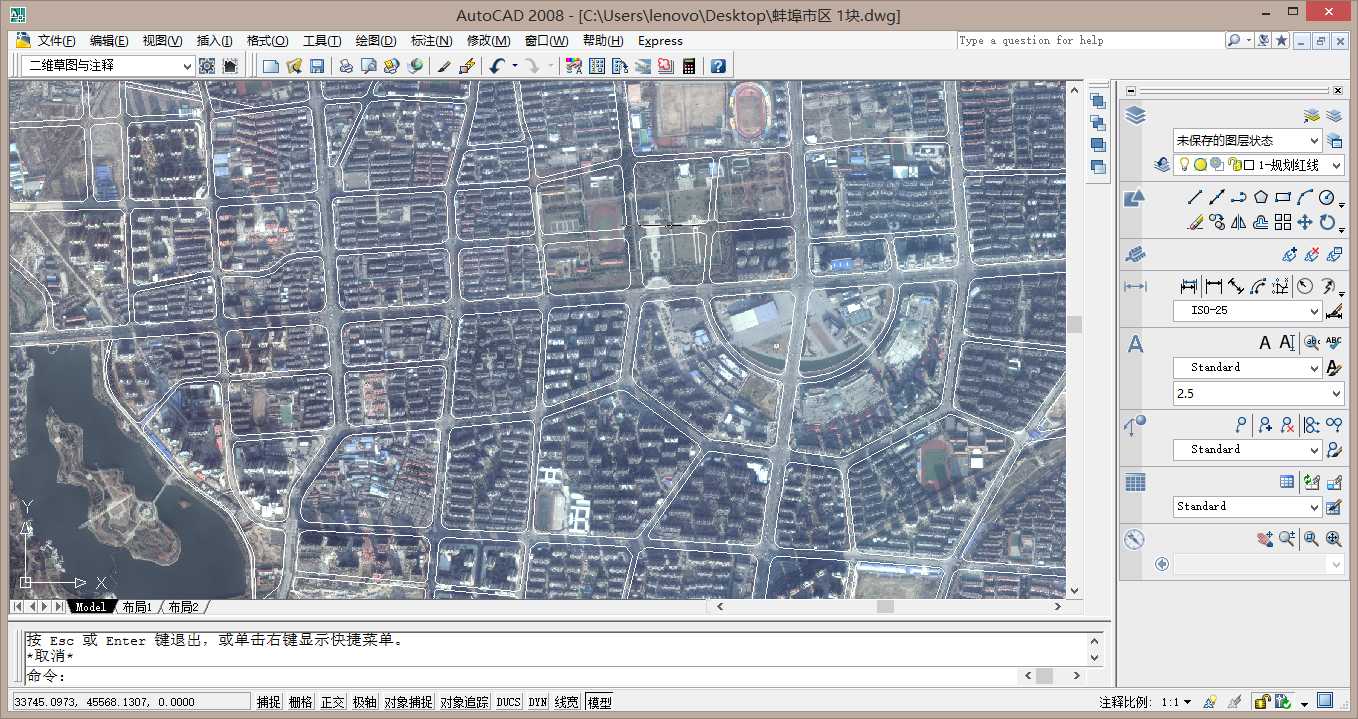

圖 11 AutoCAD配準效果圖
[1] 確定目標坐標系：就是需要確定矢量數據所使用的坐標系，轉換到與矢量數據相同坐標系才能準確的配準。
