Arcgis三維地形圖效果演示
相關教程：3DMAX三維地形圖制作教程
相關教程：全球高程下載、等高線矢量（DWG）下載
工具準備
1、BIGEMAP GIS Office
由于是經緯度坐標信息的需要轉成大地坐標系的，方便高程海拔高度顯示。本案例以轉換成UTM(WGS84)為例子。轉換步驟如下圖：

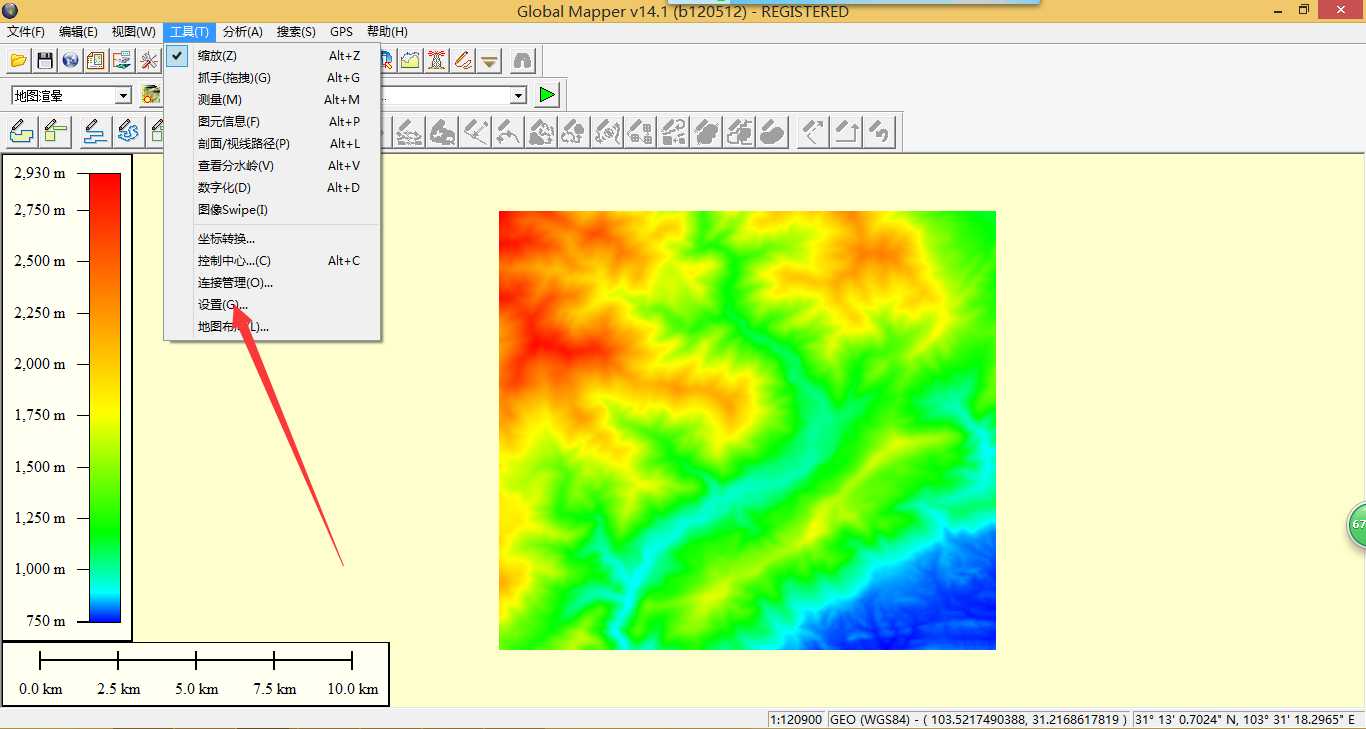

點擊【設置】，如下圖：

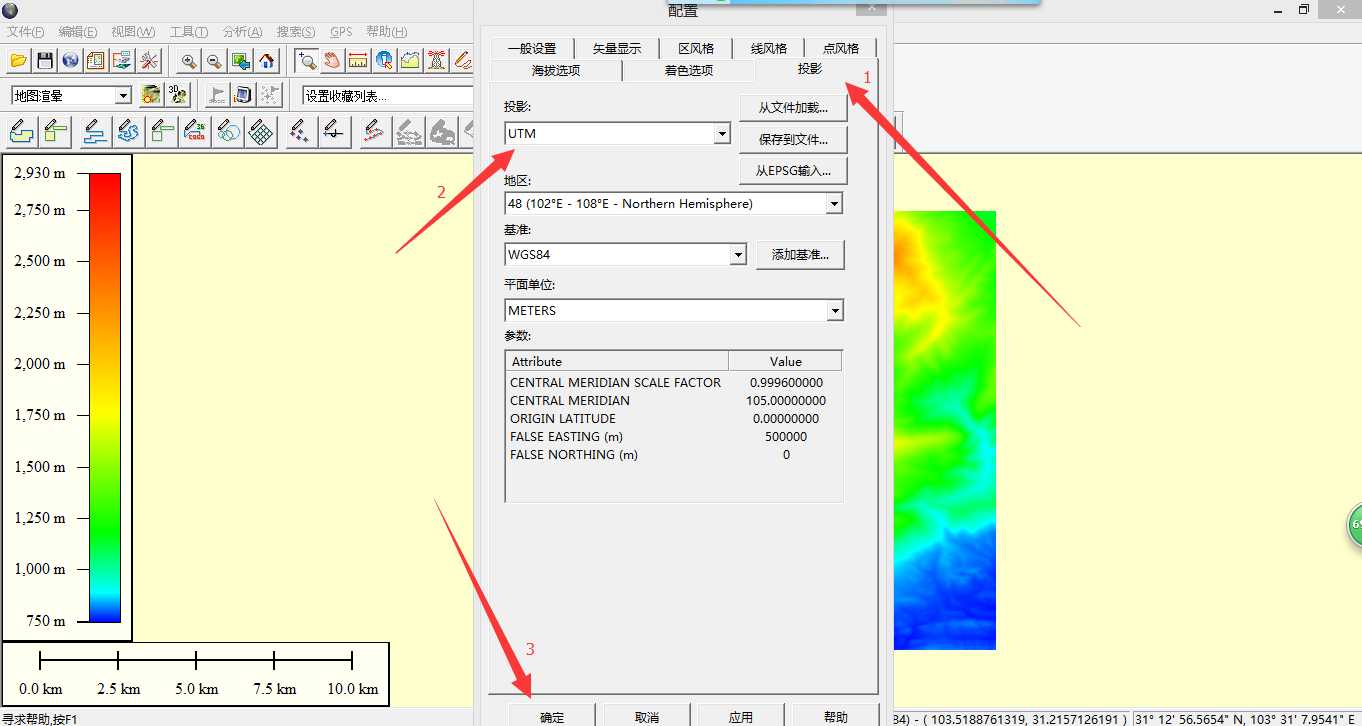

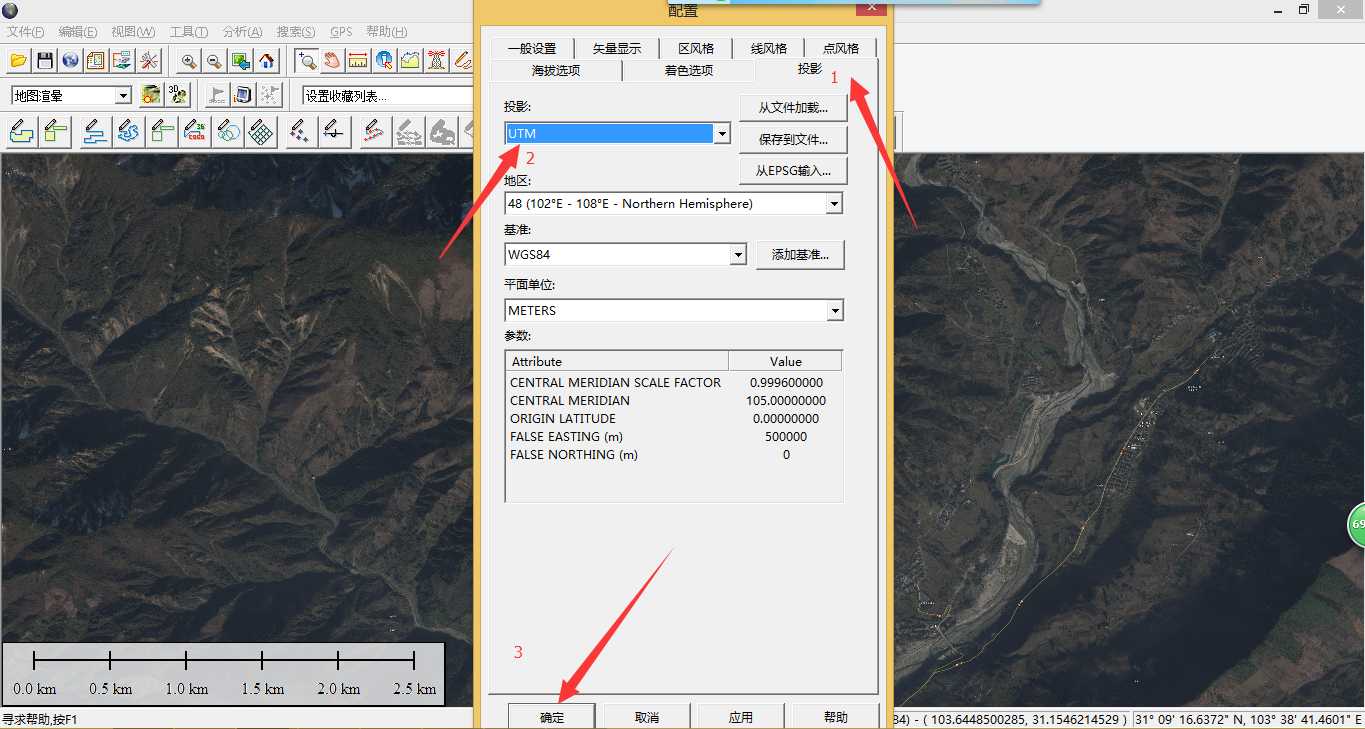

選擇【投影】，在投影的下拉列表框中選擇【UTM】，其他默認不變，點擊【確定】，之后保存為DEM，如下圖：

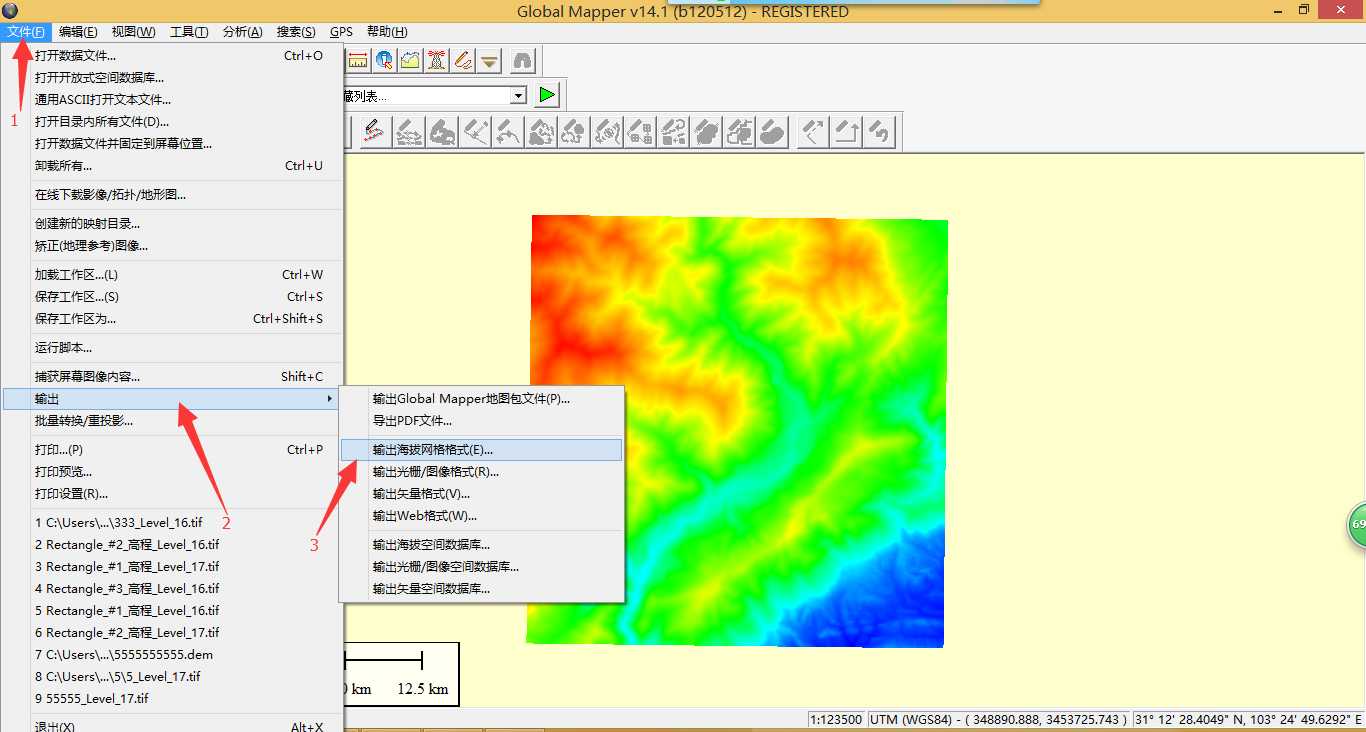

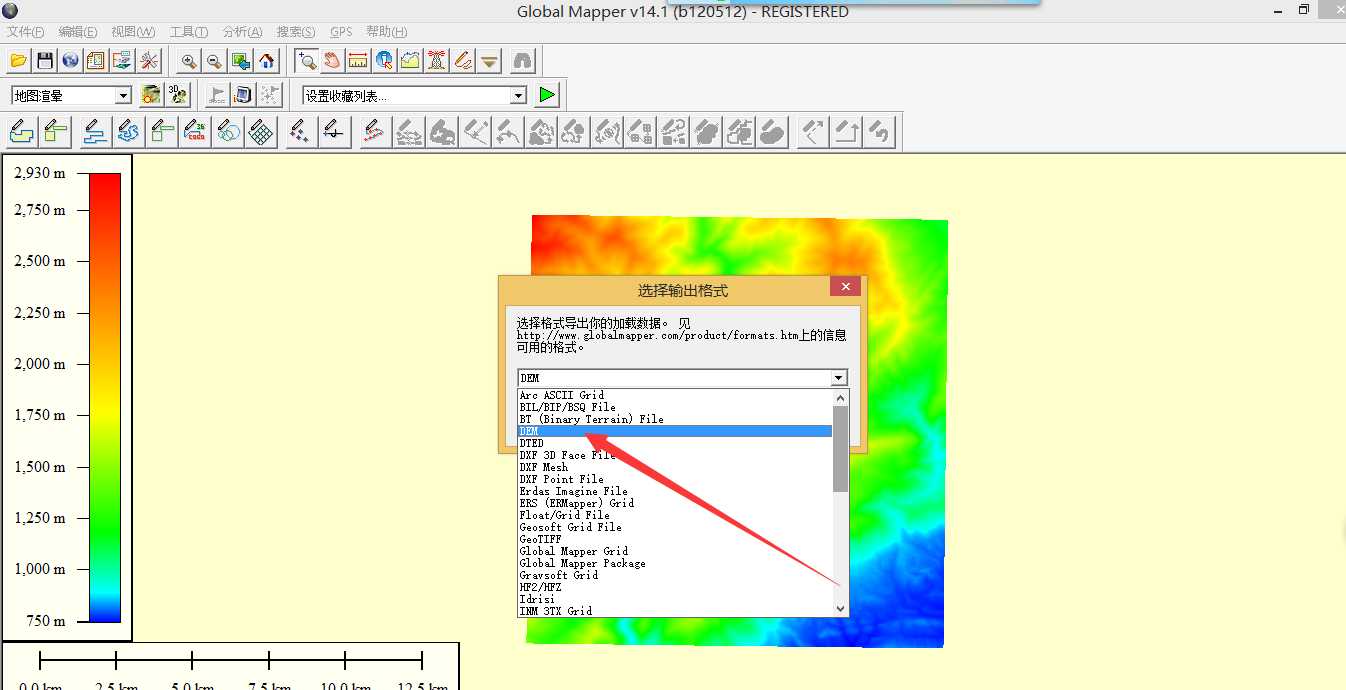

選擇【輸出海拔網格格式】，在彈出的對話框中選擇【DEM】，如下圖：

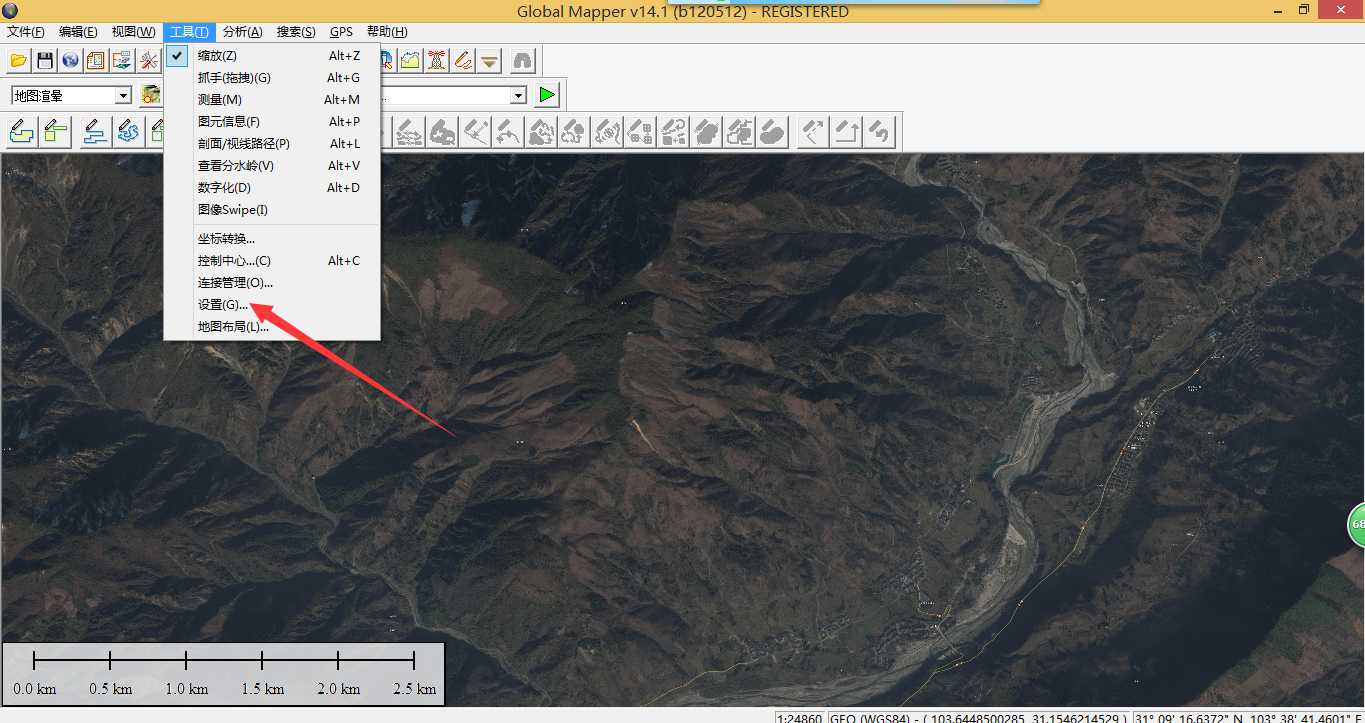

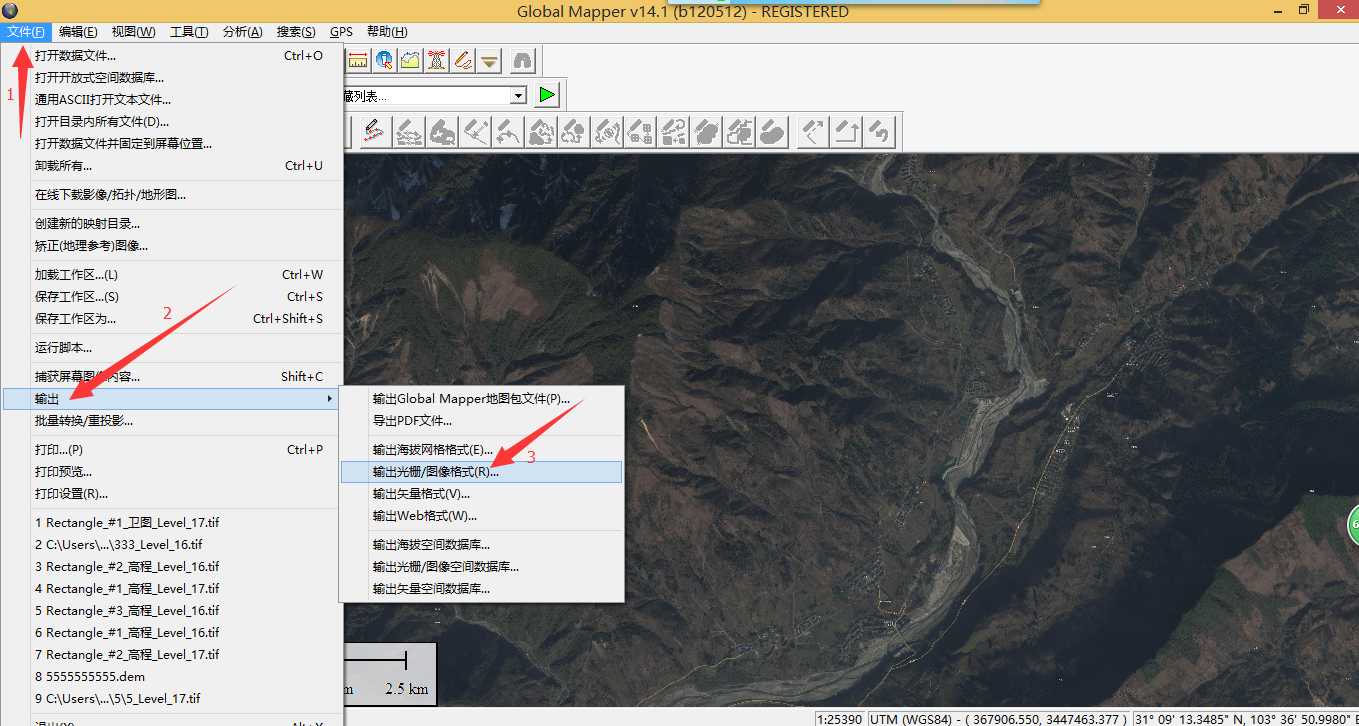

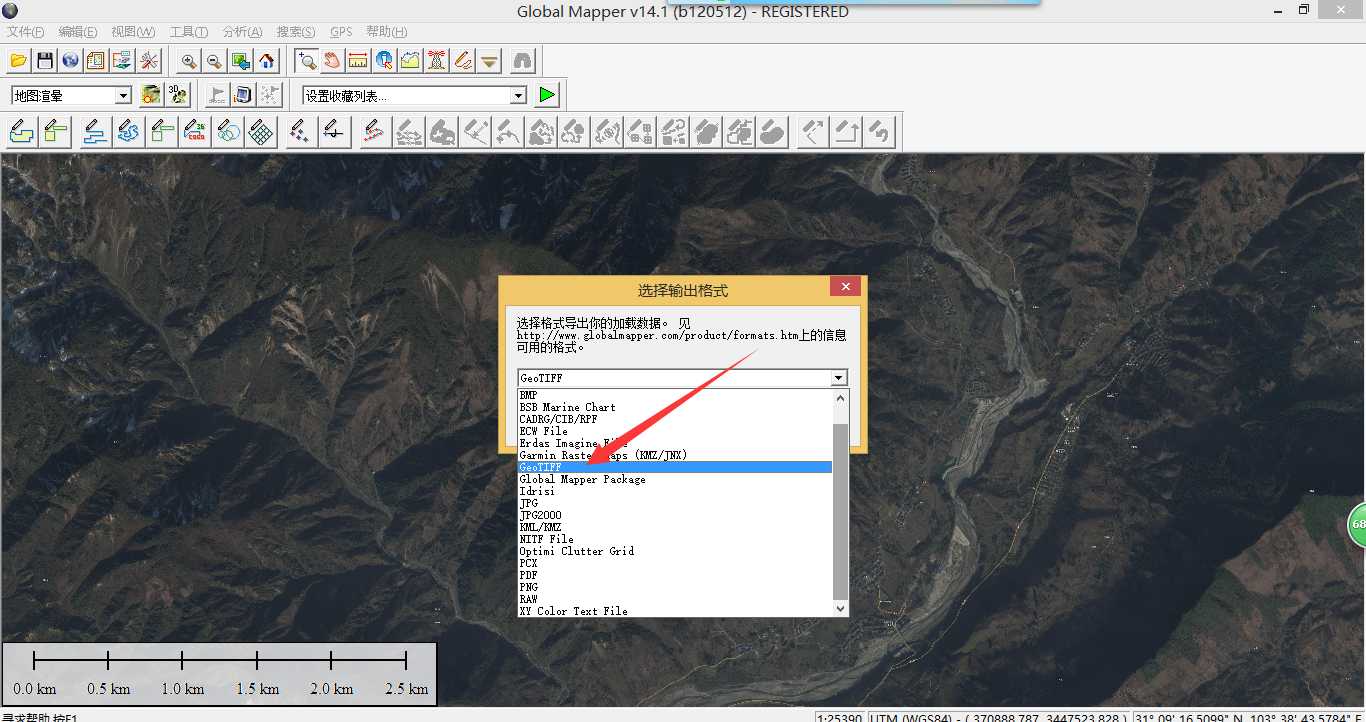

高程的預處理已經完成，同樣的方式將衛星圖像也處理成UTM投影方式，如下圖：
接下來打開ARC SCENE ,打開ARC SCENE過后，打開轉換后的衛星影像，打開過后步驟如圖：

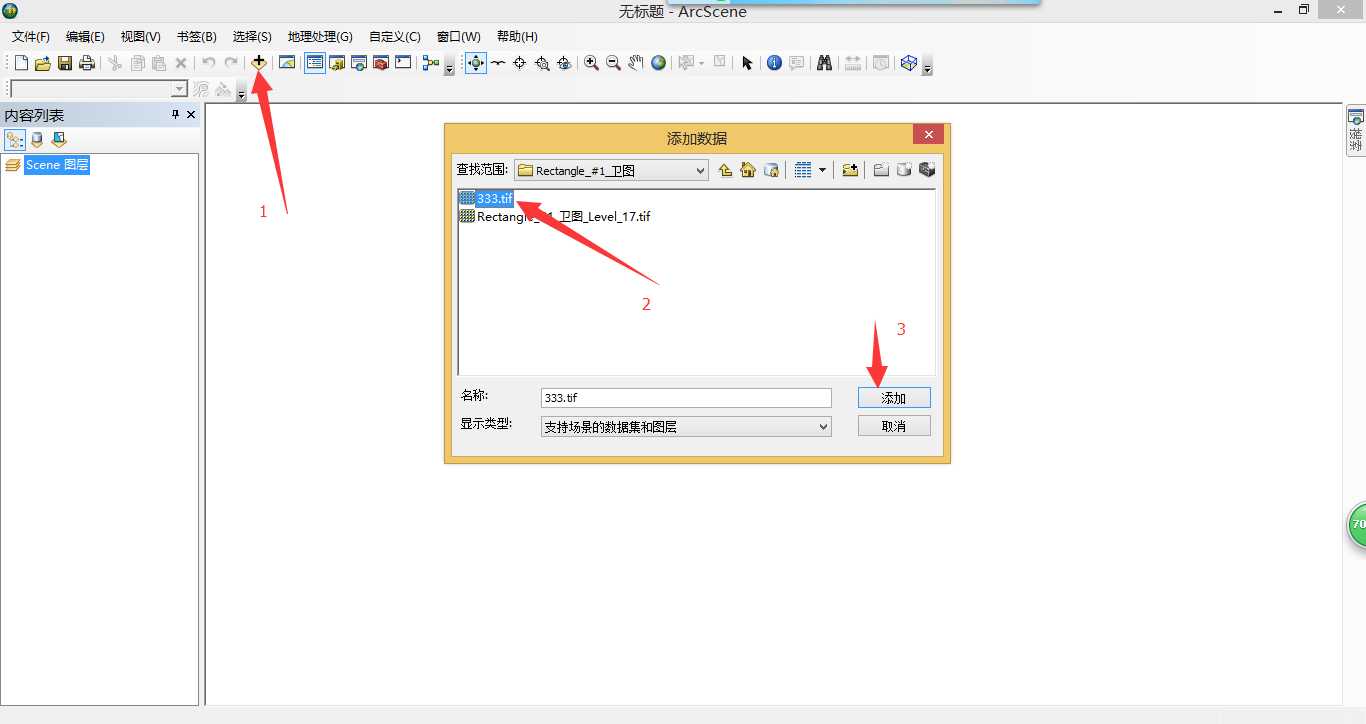

點擊箭頭所指的【+】號，首先添加剛才轉成UTM投影的衛星圖像，打開如下圖：

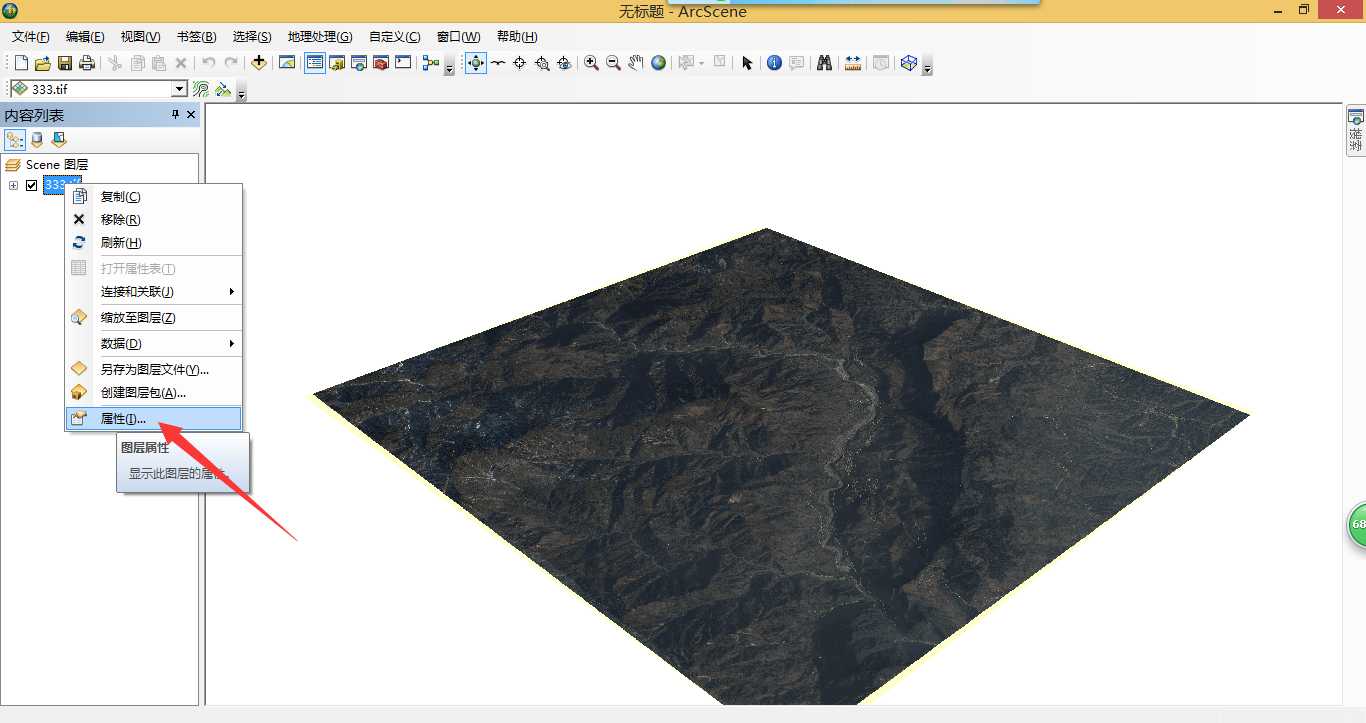

然后鼠標指到左邊打開的衛星圖像的文件名，點擊【右鍵】，彈出屬性框，選擇【屬性】，如下圖：
在上圖中，選擇紅色【1】箭頭指向，打開剛才轉換之后的DEM高程數據，然后【添加】，然后【確定】，如下圖：
到此，三維已經生成好了，三維的圖像效果清晰度和你下載的衛星圖像級別有關系，高程級別越高，三維輪廓越精細，衛星圖像級別越高，三維效果越清晰，另外屬性框里面還可以設置海拔高度的縮放比例系數，以及精細化的程度，如下圖：
上圖對話框紅色框選處設置高程的縮放比例，例如設置為2，則高程放大2倍。

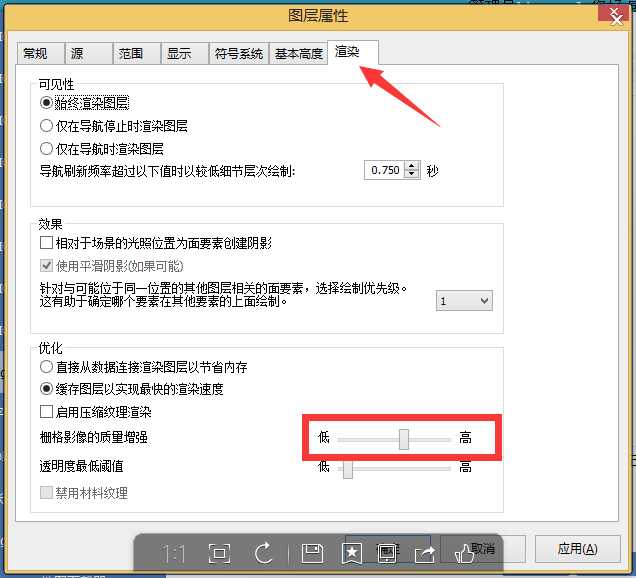

上圖中的紅色框選處，設置三維的渲染效果，計算機允許的情況下，可設置為最高。
