   2、三維地形圖制作

使用Unity3D制作真實地形的兩種方法：

1、在SceneView中使用height tools直接繪制；

2、使用外部工具制作的heightmaps；

具體操作如下：

1、準備一塊DEM數據，格式為img或tiff，并準備好Global Mapper和Photoshop兩款軟件；

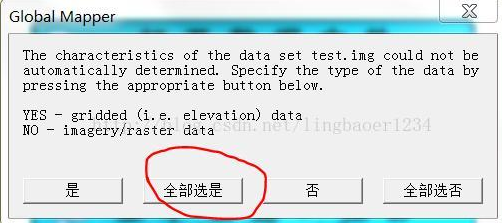

2、在Global Mapper 14.1中文版中“文件”->“打開數據文件”，選擇DEM數據文件，比如test.img，然后彈出對話框選“全是”；

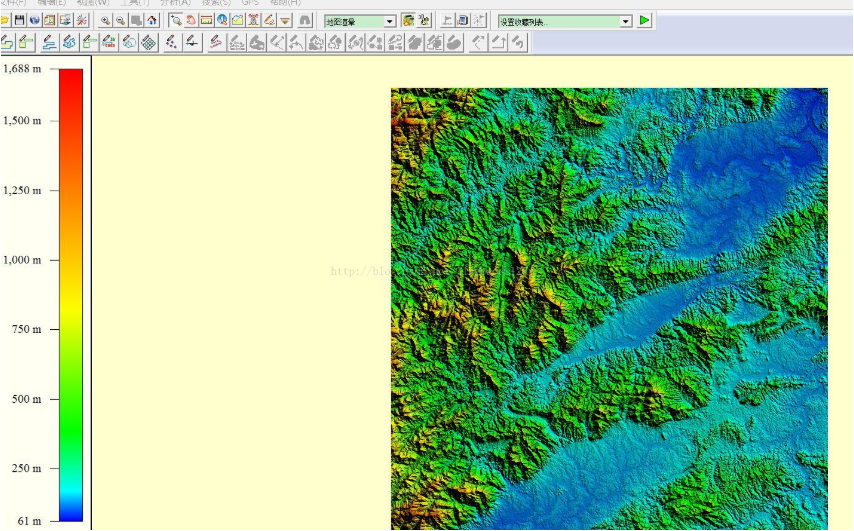

打開后如圖所示：

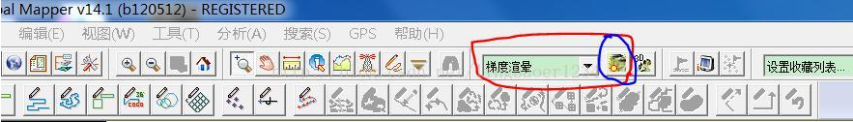

3、打開地形文件后，在工具欄下拉列表中選擇“梯度渲暈”，在此列表框后面有一個“啟用/取消暈渲”的按鈕，我們需要取消渲染；

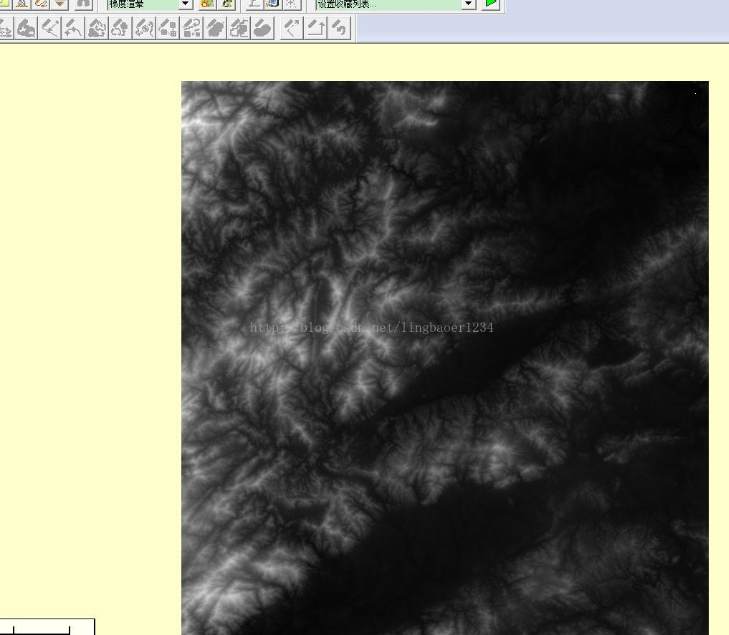

4、此時顯示的是此dem數據的灰度圖，如下：

我們可以導出這幅圖；點擊“文件”->“輸出光柵/圖像格式”，彈出對話框內選擇JGP,然后點確定，又彈出一個框，還選確定，彈出下一個框。

5、在此對話框內設置jpg的屬性；采樣間距可以自己填寫，值越小，圖片經度越大，若不知道怎么選擇可以先按默認值，后期看圖片分辨率，根據需要在重設此參數，“圖像品質”也可自行選擇，而“光柵輸出的帶設置”中必須選擇“灰度（1 8-字節帶）”，下面的“生成世界文件”和“生成投影文件”可以不勾選，此文件對導入地形無關；

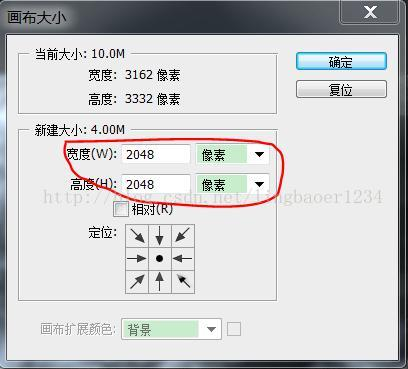

6、此時生成了一個“test.jpg”；我們用photoshop進行打開編輯；打開圖片后選擇“圖像”->“畫布大小”；單位選擇像素，長寬值填寫值需要是2的指數次冪比如1024或2048（我用的Unity版本中導入的圖片大小貌視不能大于2048，否則會出錯），這時我將寬度和高度均設置為2048（這里需要將長寬設置成一樣值），點擊確定；

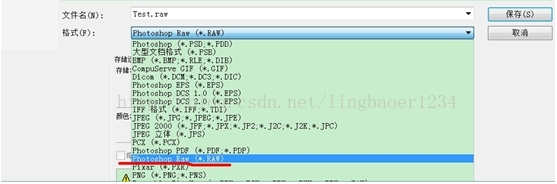

7、導出raw文件；選擇“文件”->"存儲為"，格式中選擇raw，“保存”生成一個test.raw的文件；

8、打開Unity，在"Terrain"->"Create Terrain"中創建地形，然后點擊“Terrain”->"Import Heightmap - Raw",導入剛生成的raw文件；

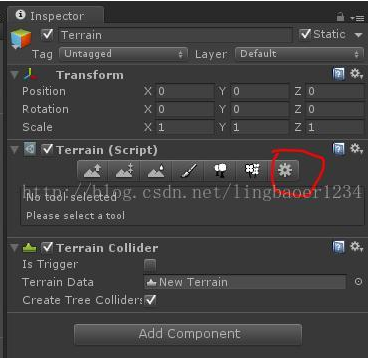

點擊“設置”：

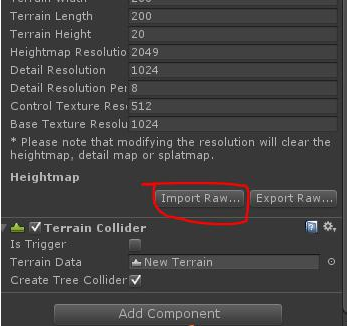

“Import Raw”在這兒：

9、在彈出對話框中進行設置，Depth選擇8bit,Width選擇2048，Height輸入2048,ByteOrder根據自己的情況選擇Mac或Windows，地形x,z先默認2000，y是高度，表示地形最高處的高度，我寫200，直接點擊“Import”即可以導入該地形；

10、如果原來地形有地貌，可以在Globalmap中使用地貌導出一張jpg文件作為Unity中可導入的紋理，按地形大小貼到導入的這塊地形上。

這里的x，y要和之前地形的x，y大小保持一致才可以完整貼到地形上。

(PS:如果導入圖片后發現圖片和地形位置不對應可以在ps里對圖片進行翻轉和旋轉等操作，進行調整）
