工具準備

1、BIGEMAP地圖下載器

2、ARCGIS10.2

資料準備

   準備你需要 區域的電子地圖（或者是衛星影像數據）。

   影像使用BIGEMAP GIS Office。

   在此通過矩形區域或者是右上角行政邊界選擇下載范圍（如圖 1所示），以下載成都市的某塊區域?yàn)槔右匝菔荆?/p>

下載電子地圖

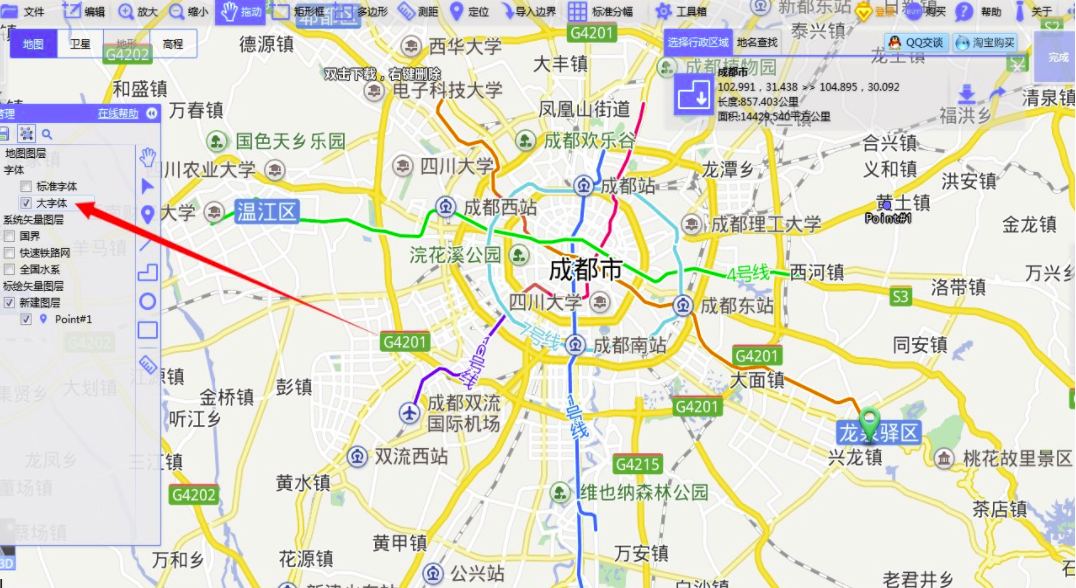

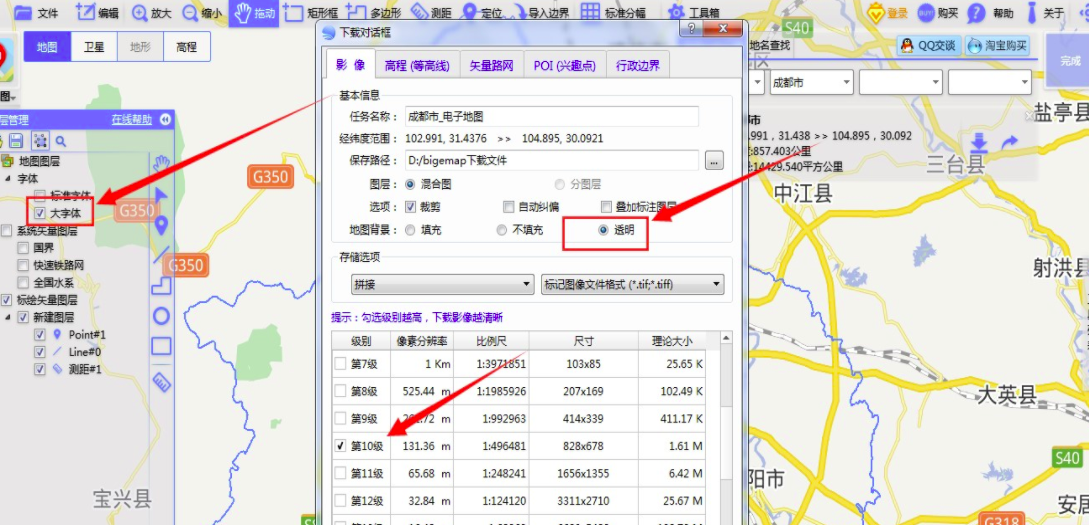

    選定一個行政邊界，下載百度電子地圖之前，請將左側字體改為大字體，如下圖（1）：

下載電子地圖 成都市范圍：

下載的好的數據 拖進arcmap里面：

   打開的時候由于下載電子地圖的時候 我們的底圖勾選的是透明的，所以我們的地圖放進arcmap里面是四波段的包含了透明度通道，因此按照下列操作進行修正：

添加經緯網操作如下：

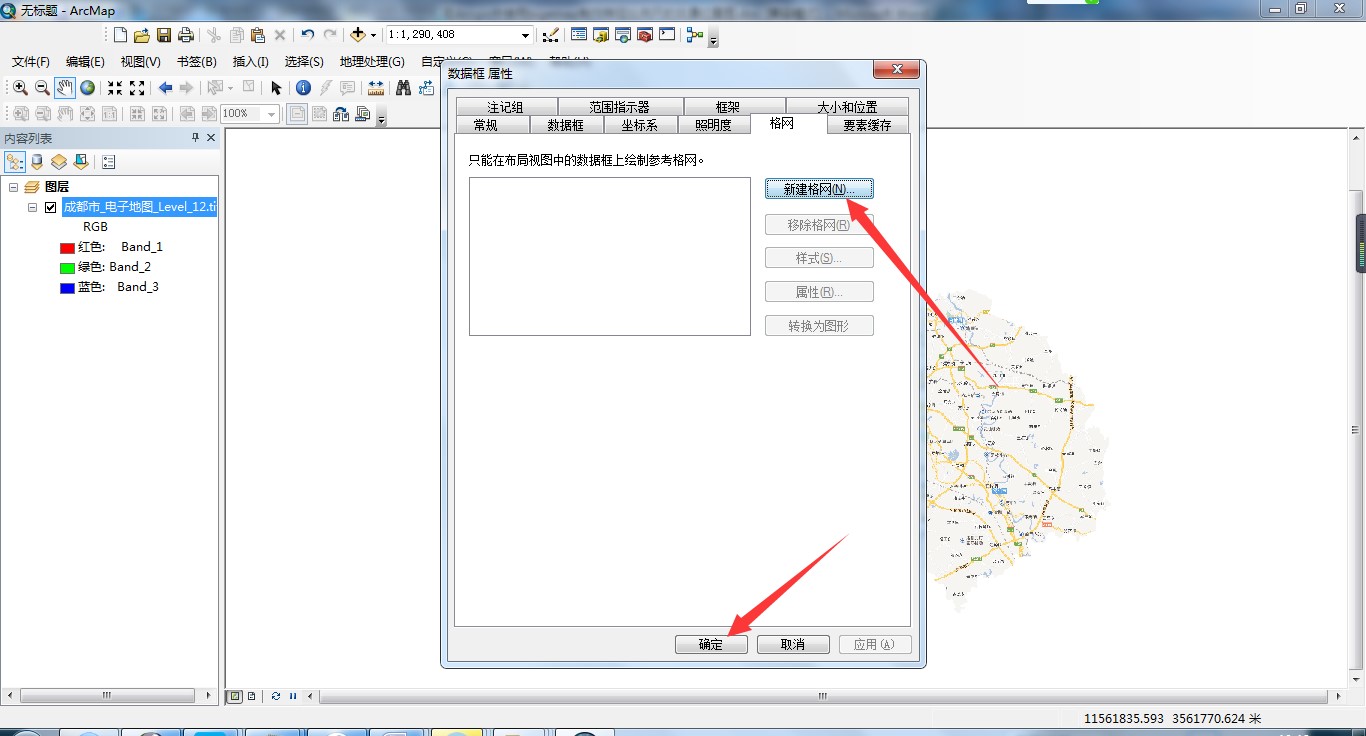

（1）單擊右鍵選擇數據框?qū)傩裕盒枰砑咏?jīng)緯網的地圖，單擊屬性，單擊進入格網選項卡。此時可以看到?jīng)]有坐標網，在右面新建一個。

現在開始正式編輯經緯網。

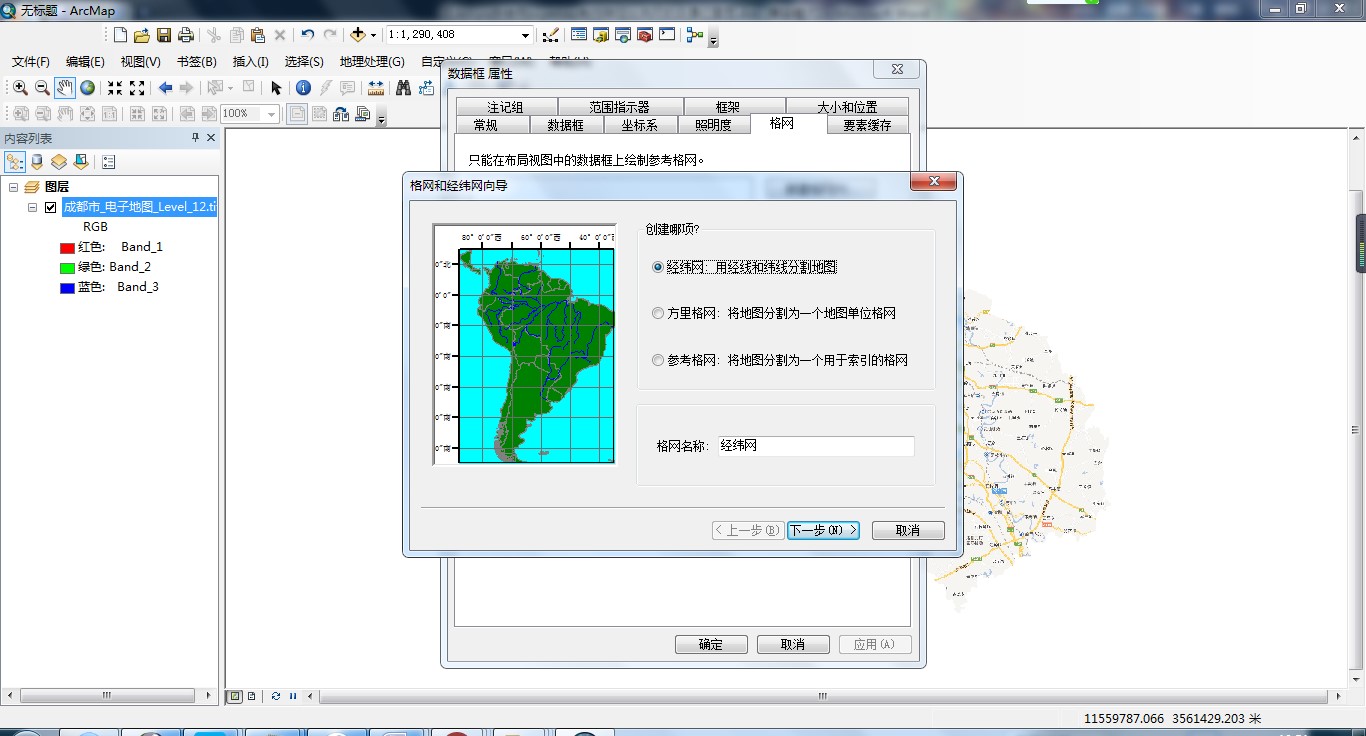

根據自己的需要選擇自己最適合的經緯網，如果不知道做出來是什么效果，沒關系，全都下一步，生成之后按需自己修改：

如需按照國家標準比例分幅劃分的話可以參考如下表：

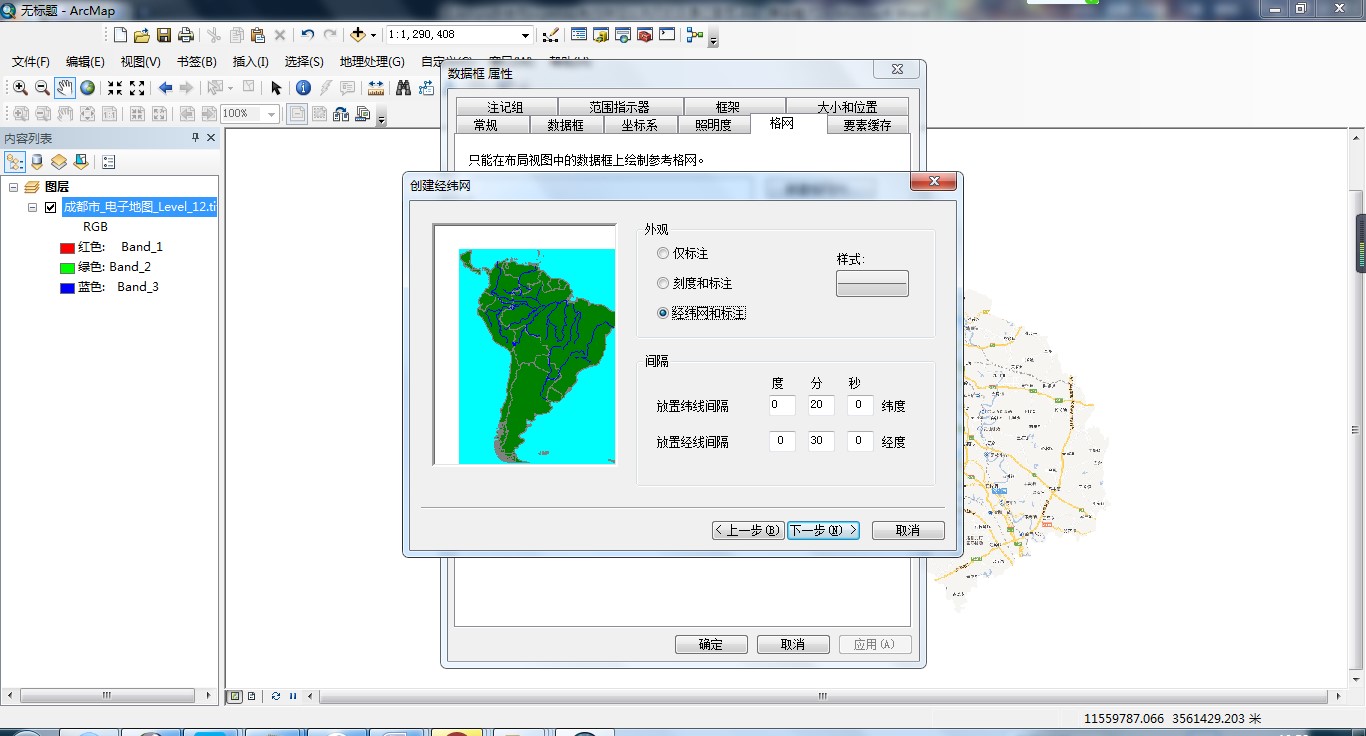

    這里我們以1:10000的國家標準分幅為例：緯線間隔就是20分，經線間隔30分：

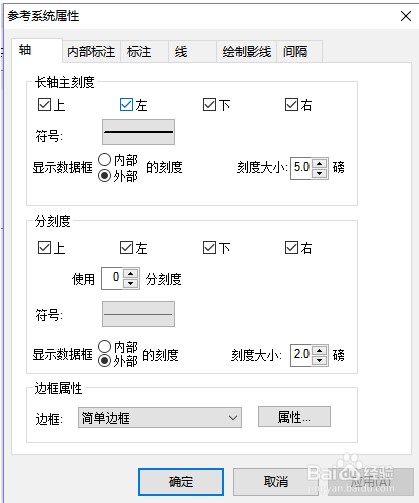

    如果需要加外圍邊框線可以如下圖進行選擇顏色和線條粗細：

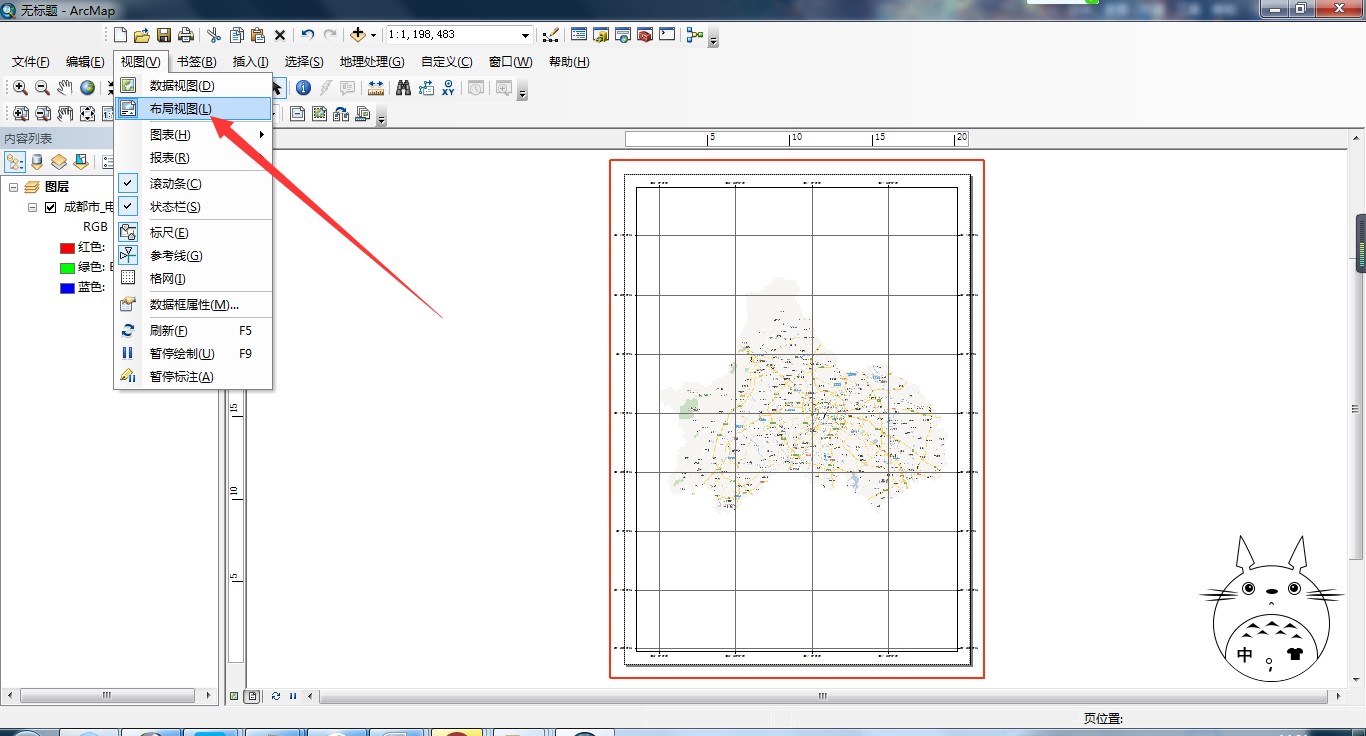

    然后確定，勾選上布局視圖：

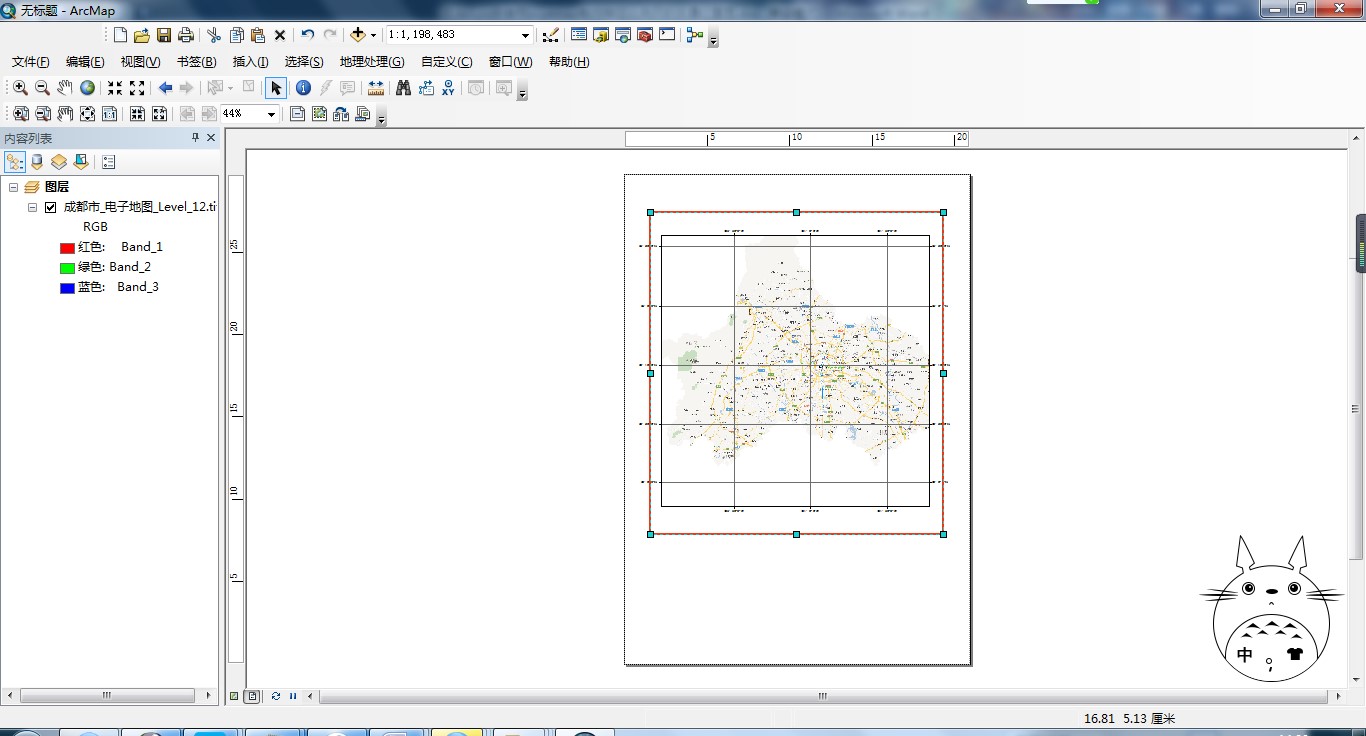

    比例邊框可以自己根據合適的角度調節:

   如果要修改某一處，可以再次打開格網選項卡，選擇屬性，在這里就可以調整經緯網，以達到自己期望的效果。

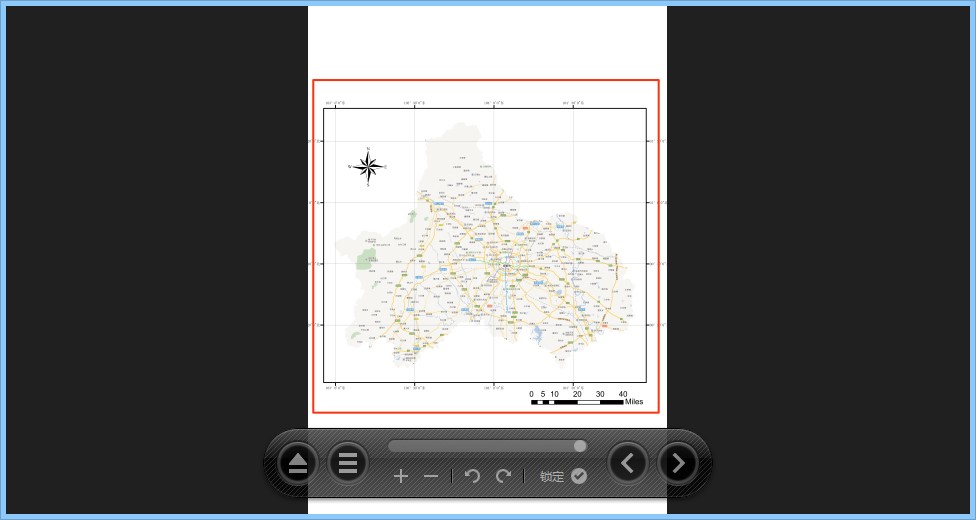

   此處可以根據自己的需求，增加指北針和比例尺如下圖

    注：最終打印是要根據你打印圖紙大小而決定下載多少級別合適的，上文教程是舉例說明情況。

    相信打印教程請參考：http://www.bjxdny.cn/video/play20180730101.html
