目 錄
第一步： 在Bigemap GIS Office中導出矢量建筑物輪廓數據
第二步：在CityEngine2019中創建模型生成項目-SDYG3
第三步：在bigemap GIS Office 3D模式下加載生成的OBJ模型
使用的軟件：
1、 Bigemap GIS Office
2、 CityEngine2019
第一步：在Bigemap GIS Office中導出載矢量建筑物輪廓數據

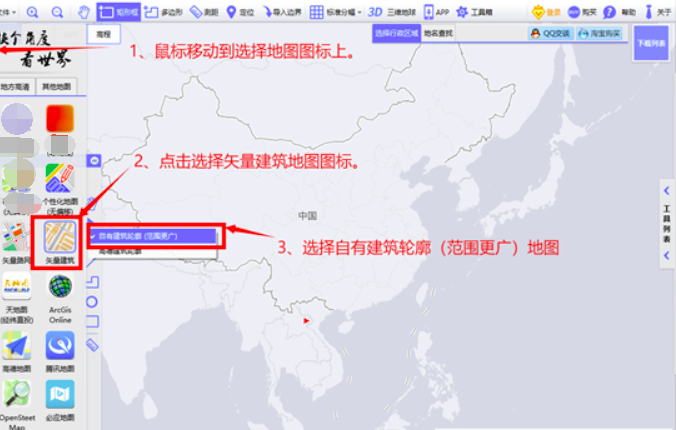

A． 啟動Bigemap GIS Office，選擇矢量建筑地圖，參加圖1。
（圖1 選擇矢量建筑地圖）

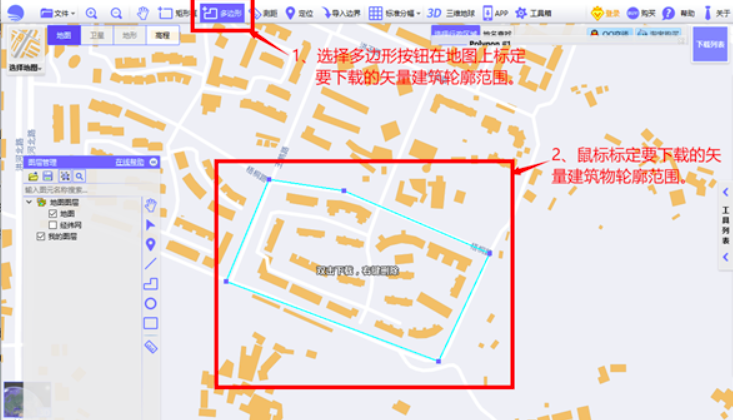

B．鼠標標定要下載的矢量建筑輪廓范圍，參加圖2。
（圖2 選擇要下載的建筑物輪廓范圍）

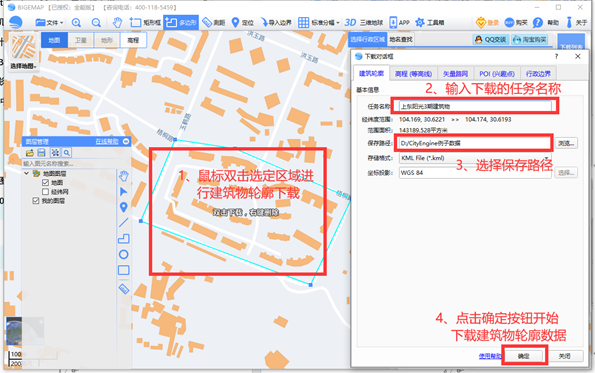

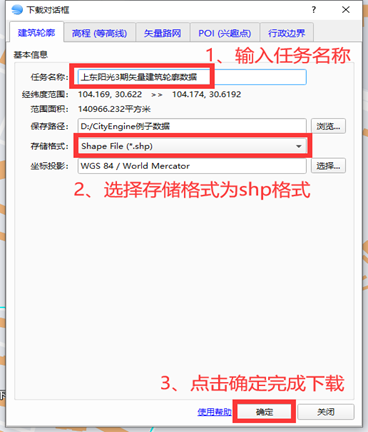

C．雙擊下載區域，設定下載選項后開始下載建筑物輪廓數據，參加圖3。
（圖3 設置下載選項，開始矢量數據下載）
（圖4 存儲格式選中shp格式）
第二步：在CityEngine2019中創建模型生成項目-SDYG3
A．啟動CityEngine2019，創建新的項目-SDYG3，參加圖5，圖6。

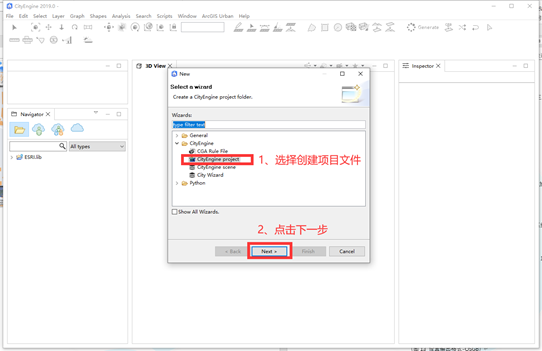

（圖5 在CityEngine2019中創建“SDYG3”新項目）

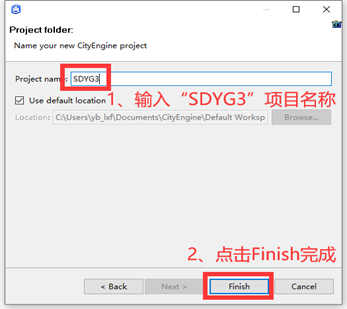

（圖6 輸入項目名稱“SDYG3”，點擊Finish按鈕）
B． 在CityEngine2019中引入“Tutorial_09_Advanced_Shape_Grammar__2015_0”項目數據，拷貝規則等相關文件到“SDYG3”項目中，參加圖6-10。

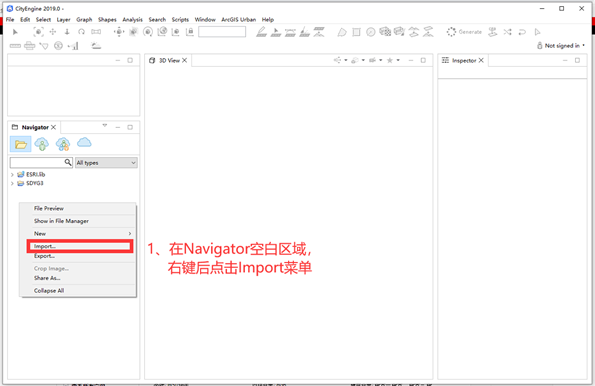

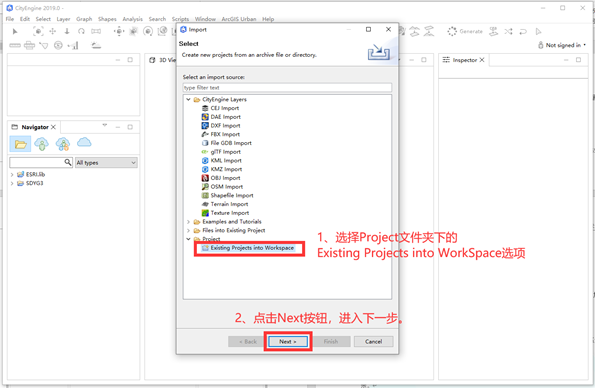

（圖7 導入已存在項目）

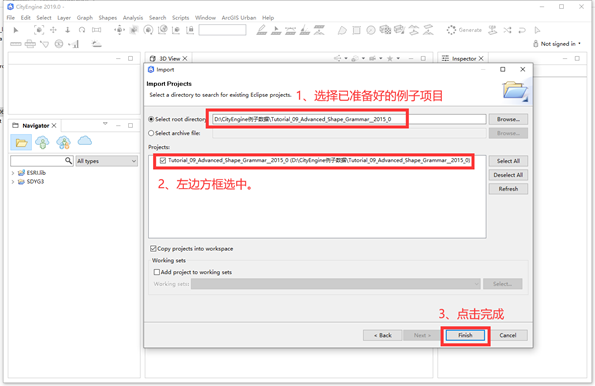

（圖8 導入已存在項目）
（圖9 導入已存在項目）

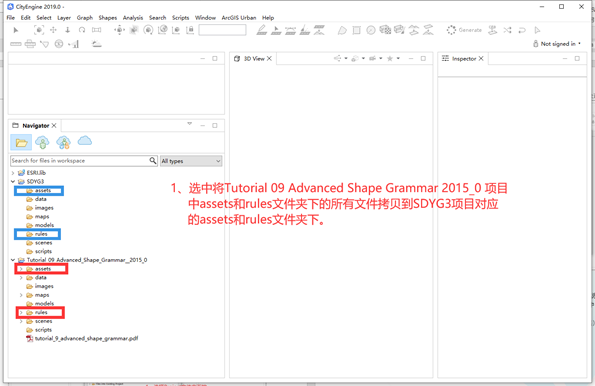

（圖10 拷貝例子項目中的assets和rules文件內容到SDYG3項目的對應目錄下）

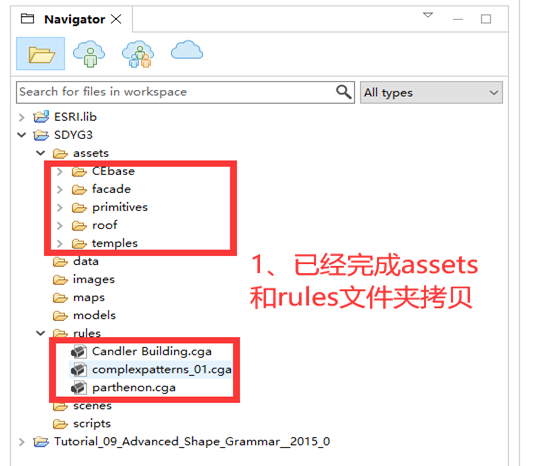

（圖11 assets和rules目錄已經完成拷貝情況）
C． 將bigemap地圖下載器下載的建筑物輪廓shp格式數據加載到CityEngine2019中。

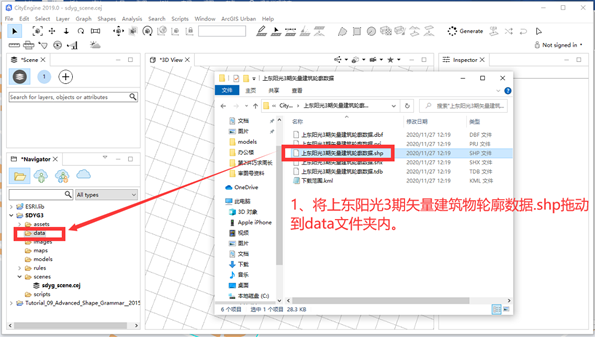

（圖12 復制KML文件到data文件夾下）

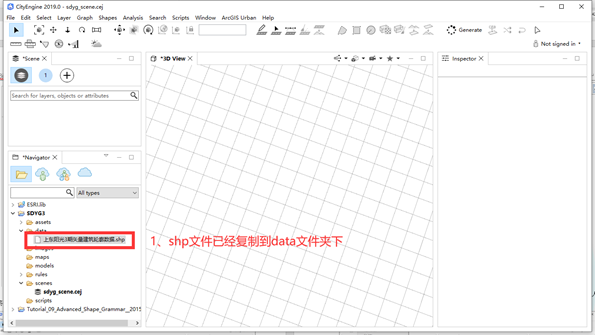

（圖13 shp文件已經復制到data文件夾下）
D．在CityEngine2019中創建新的場景文件—sdyg3.cej圖片加載后，可以進行圖片瀏覽，一般無人機飛的圖片都帶了鏡頭參數，如果圖片中不含鏡頭參數，需要人工指定。

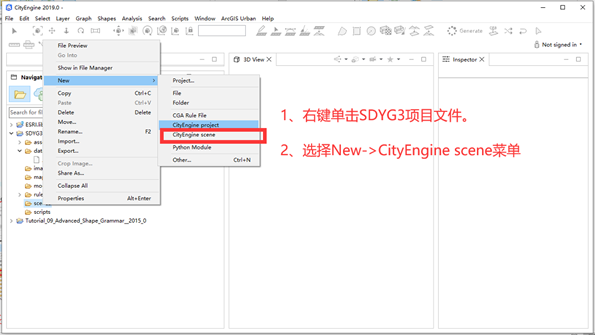

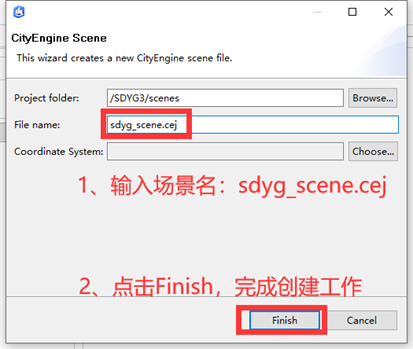

（圖14 在SDYG3項目中創建場景文件）
（圖15 在SDYG3項目中創建場景文件）
（圖16 在SDYG3項目中創建場景文件）
E．加載shp文件到場景中。

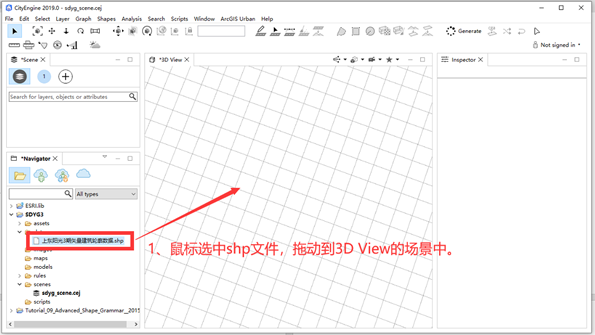

（圖17 拖動shp文件到3D View場景窗口中）

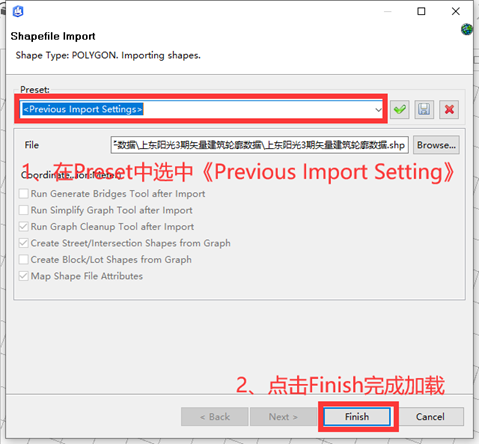

（圖18 設置加載shp文件配置信息）

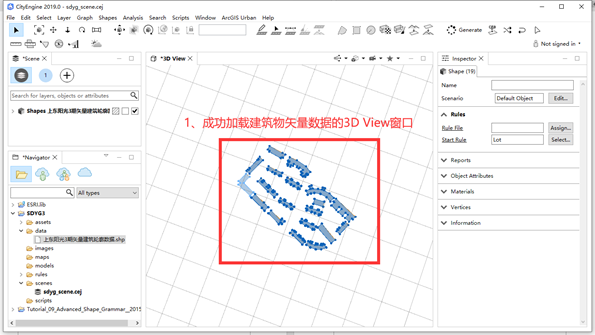

（圖19 成功加載shp格式文件）
F．將規則文件賦予建筑物輪廓。

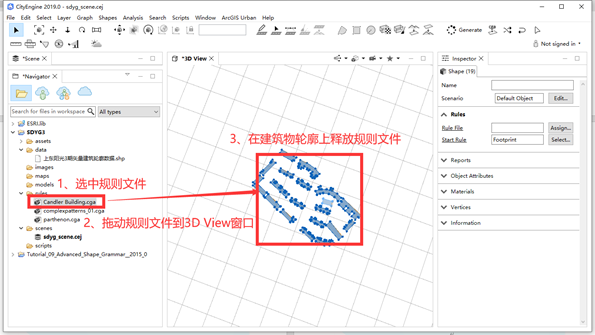

（圖20 將規則文件賦予建筑物輪廓）

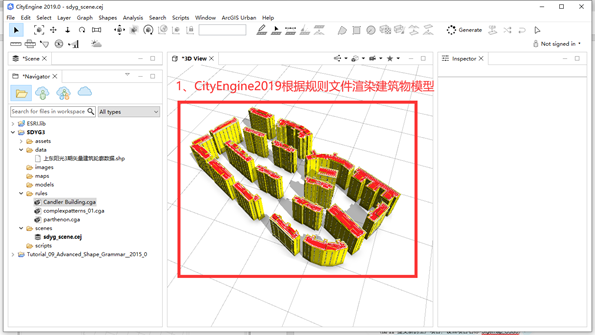

（圖21 CityEngine渲染結果圖）
G．將渲染好的建筑物模型導出成OBJ格式文件。

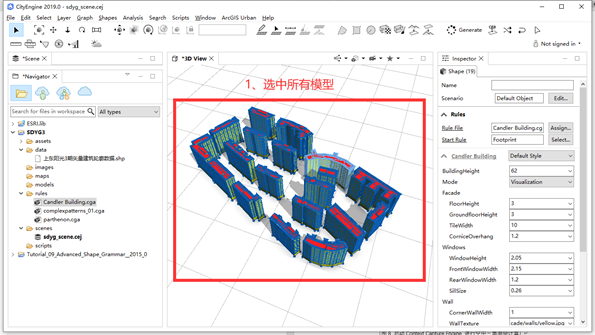

（圖22 選中所有渲染好的模型）

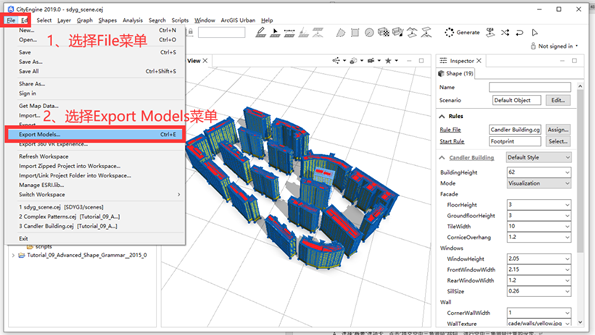

（圖23 選擇File->Export Models菜單導出模型）

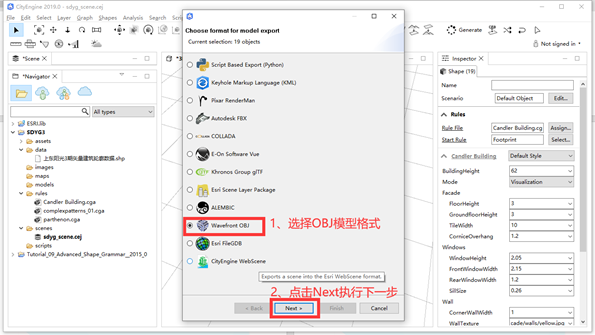

（圖24 選擇導出模型格式問OBJ）

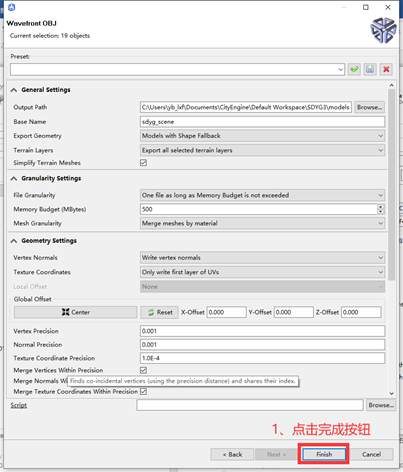

（圖25 點擊Finish完成按鈕）

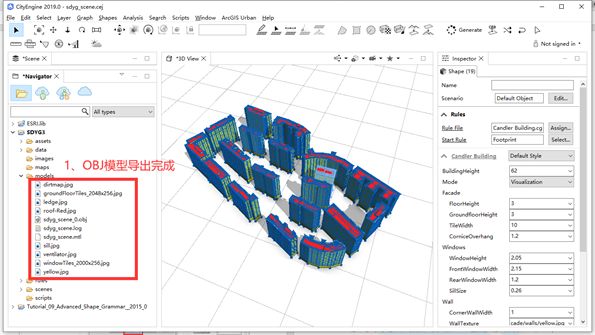

（圖26 導出OBJ模型完成）
第三步：在bigemap地圖下載器3D模式下加載生成的OBJ模型
A．打開bigemap地圖下載器，切換到3D模式下準備加載OBJ模型。

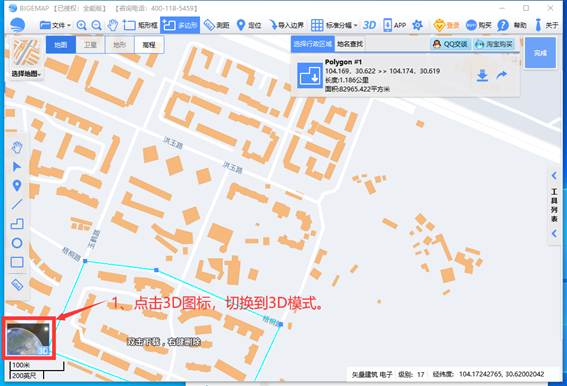

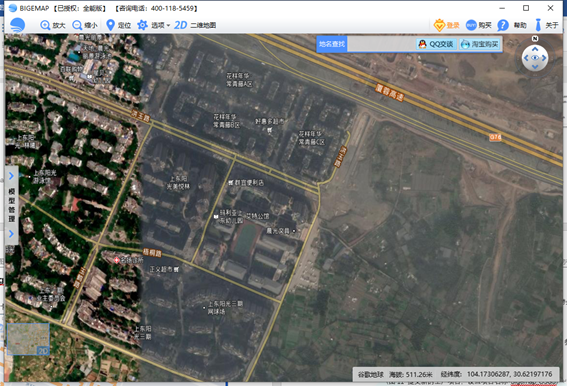

（圖27 切換到3D模式下）
（圖28 bigemap3D模式下）
B．加載OBJ模型

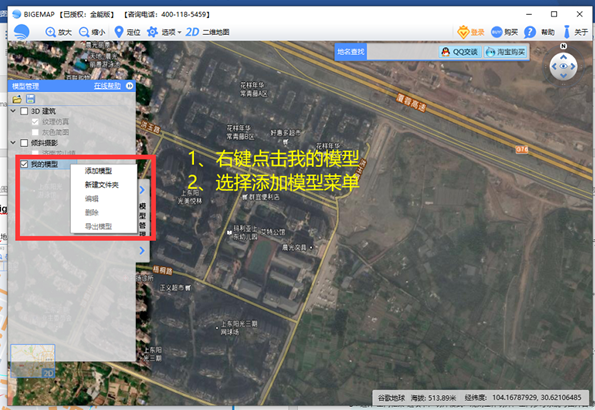

（圖29 在bigemap中“我的模型”下選擇加載OBJ模型）

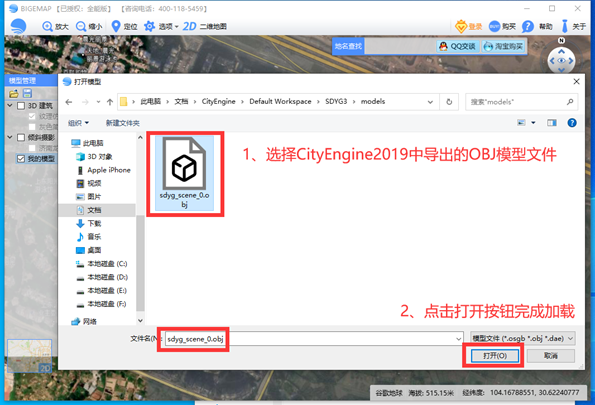

（圖30 選擇CityEngine2019導出的OBJ文件進行加載）

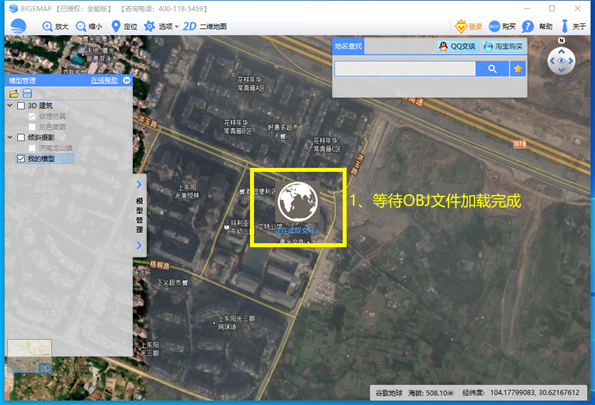

（圖31 等待bigemap完成obj文件的加載完成）

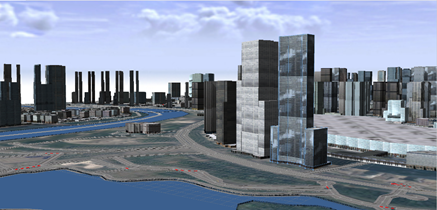

（圖32 bigemap地圖下載器完成obj模型的加載工作）
C．在bigemap地圖下載器中編輯OBJ文件的坐標與實際位置相一致。

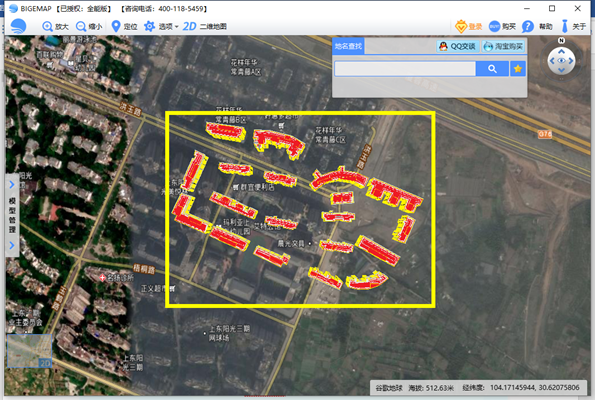

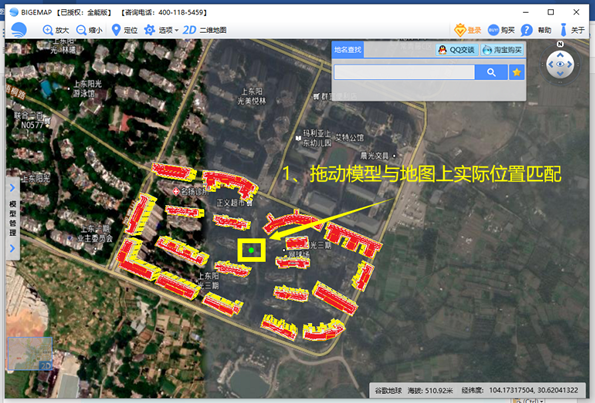

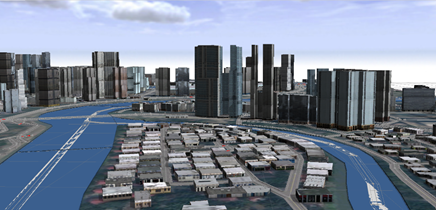

（圖33 拖動OBJ模型到地圖上的實際位置）

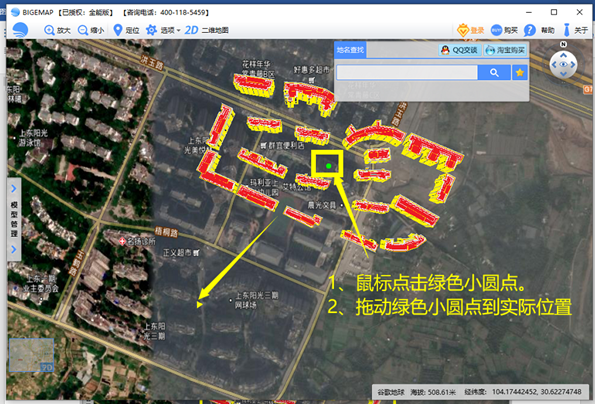

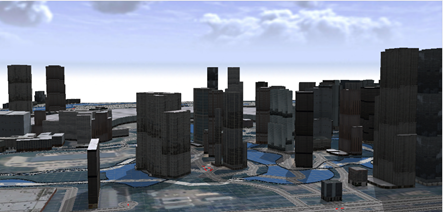

（圖34 拖動OBJ模型到地圖上的實際位置）
