使用的軟件：

1、         Bigemap GIS Office

第一步： 用Bigemap GIS Office導出待計算區域的高程數據：

1.1 打開Bigemap GIS Office選擇目標區域：如下圖：

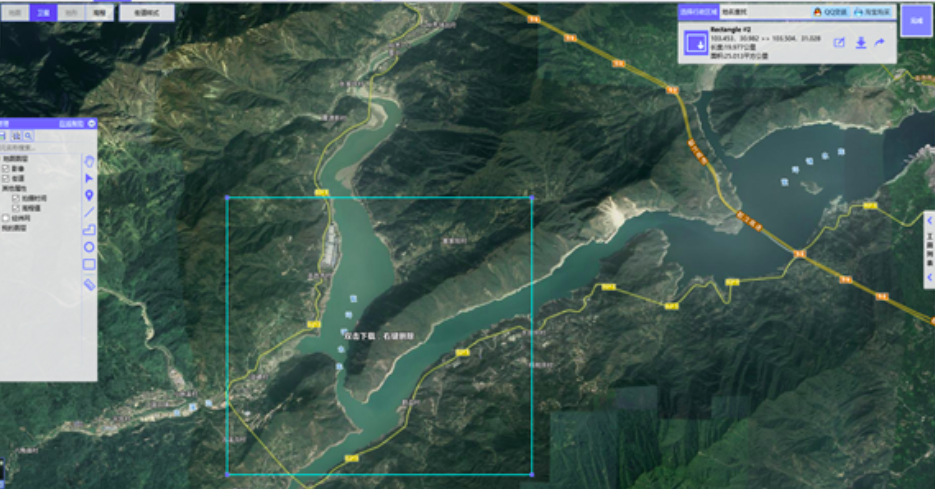

（圖1 Bigemap地圖下載器軟件）

1.2選擇的目標區域的高程數據（NASA, TIF, 高精度高程數據）

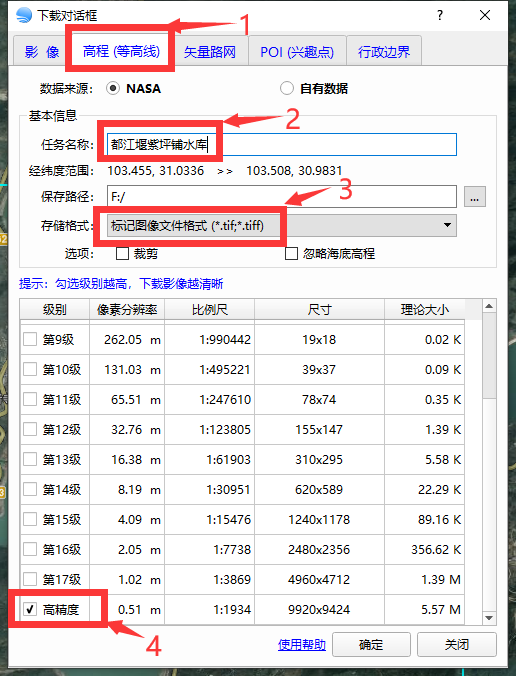

（圖2 Bigemap高精度高程數據下載界面）

（圖3 高精度高程數據（TIF）數據下載進度）

1.3 完成高程數據的下載

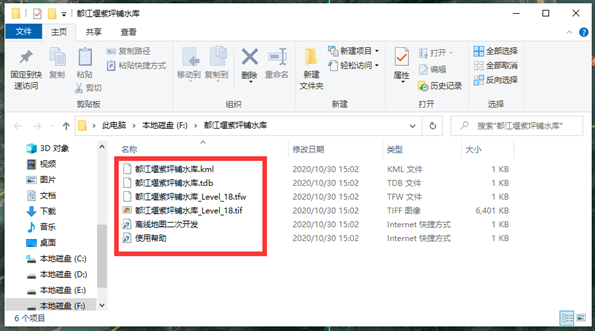

（圖4 下載完成后的高精度高程數據（TIF））

第二步： 使用Global Mapper14計算挖填土石方量：

2.1 在Global Mapper14中加載高程數據（tif）

（圖5 在Global Mapper14中加載下載的高程數據）

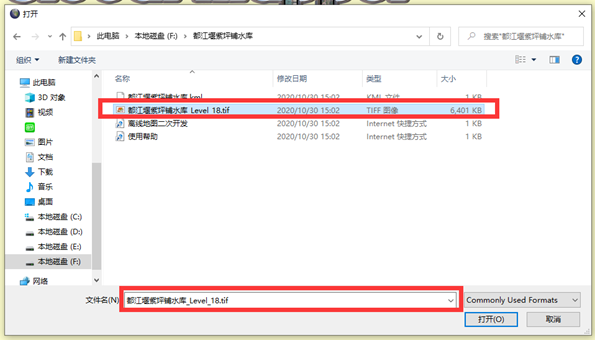

（圖6 在Global Mapper14中選擇加載TIF高程數據）

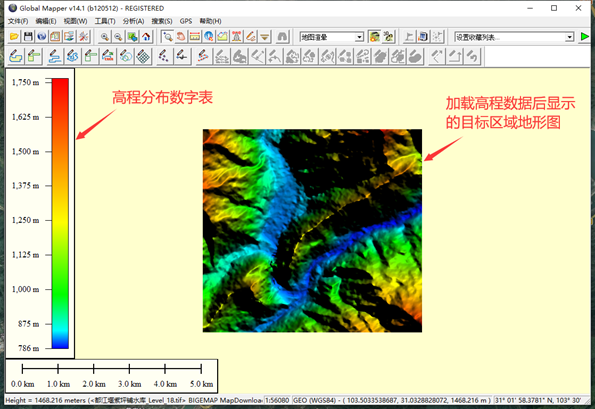

（圖7 Global Mapper14顯示加載后的地形圖）

2、2 在Global Mapper14中選擇要計算的挖填土石方區域

（圖8 在Global Mapper14中選擇創建新的區圖元畫筆）

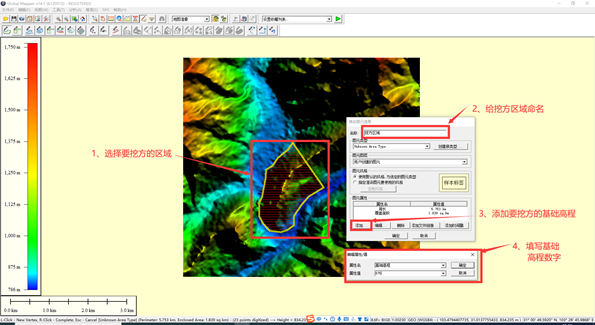

（圖9 在Global Mapper14中用畫筆勾勒出要挖填方的區域范圍）

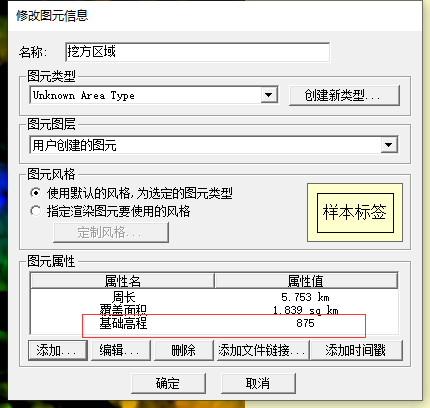

（圖10 在Global Mapper14中設置區域的基礎高度數值）

2、3 在Global Mapper14中完成挖填土石方量計算

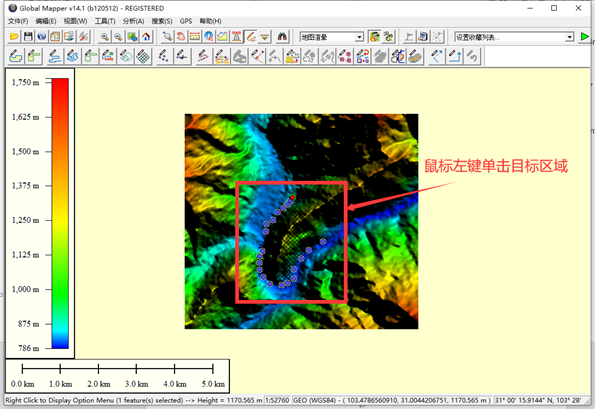

（圖11 在Global Mapper14中選中要計算的目標區域）

（圖12 鼠標右鍵選擇分析/測量、卷——測量體積子菜單）

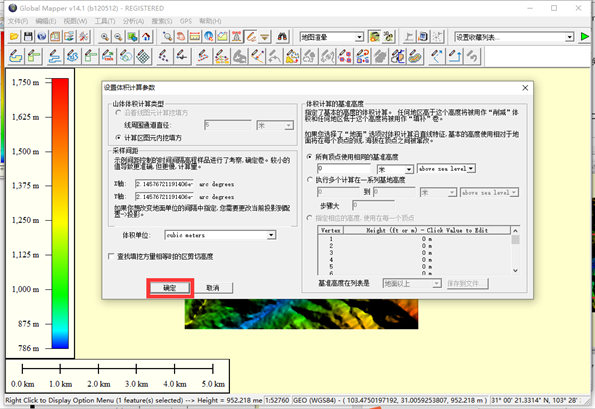

（圖13 設置默認體積計算參數）

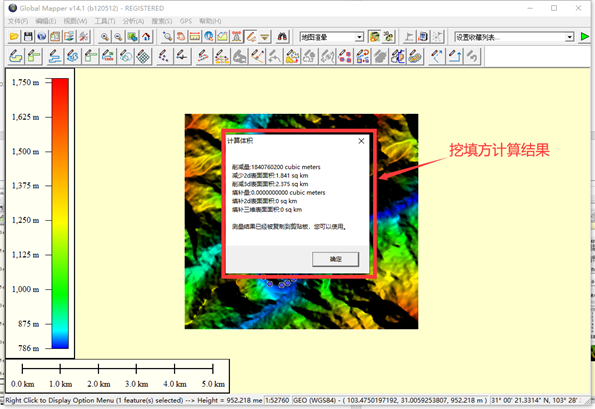

（圖14 Global Mapper顯示出計算挖填土石方數據結果）

削減量:1840760200 cubic meters       ——總挖方量：184萬立方

減少2d表面面積:1.841 sq km               ——挖方涉及面積：1.841平方公里

削減3d表面面積:2.375 sq km               ——涉及3D面積：2.375平方公里

填補量:0.0000000000 cubic meters     ——填補量：0立方

填補2d表面面積:0 sq km                      ——填補涉及面積：0平方公里

填補三維表面面積:0 sq km                    ——填補涉及3D面積：0平方公里
